VANBAR DC209Pro peilikameran käyttöohje

1. Johdanto

Tämä käyttöohje sisältää yksityiskohtaiset ohjeet VANBAR DC209Pro -peilikameran asennukseen, käyttöön ja huoltoon. Lue tämä käyttöohje huolellisesti ennen tuotteen käyttöä varmistaaksesi sen oikean toiminnan ja turvallisuuden. VANBAR DC209Pro on edistynyt peilityyppinen kojelautakamera, jossa on erillinen kamerarakenne, 4K-tallennus edessä, 2.5K-tallennus takana ja integroidut turvaominaisuudet, kuten kuolleen kulman varoitusjärjestelmä (BSD) ja kaistanvaihtoavustin (LCA).

2. Tuote ohiview

VANBAR DC209Pro on suunniteltu tarjoamaan kattavaa ajoneuvovalvontaa ja ajoavustusta. Se sisältää pääpeiliyksikön, erillisen etukameran, vedenpitävän peruutuskameran ja tarvittavat lisävarusteet asennusta ja käyttöä varten.

Tärkeimmät ominaisuudet:

• Ultra HD -tallennus: 4K (3840x2160P) etukamera ja 2.5K (2560x1440P) takakamera.
• Erillisen kameran suunnittelu: Mahdollistaa etukameran joustavan asennuksen.
• Edistyneet turvajärjestelmät: Kuolleen kulman varoitusjärjestelmä (BSD) ja kaistanvaihtoavustin (LCA).
• Superior Night Vision: Varustettu IMX415 CMOS -kennolla ja HDR-tekniikalla selkeään hämäräkuvaukseen.
• Integroitu GPS: Tallentaa nopeuden ja suunnan sekä mahdollistaa reitin toiston.
• 24 tunnin pysäköinninvalvonta: G-anturin aktivoima tallennus ajoneuvon suojaamiseksi.
• Ääniohjaus: Handsfree-käyttö eri toiminnoille.
• C-tyypin virtaliitäntä: Parannettu latausnopeus, vakaus ja kestävyys.
• Mukana 128 Gt:n MicroSD-kortti: Erittäin kestävä luokan 10 kortti välittömään käyttöön.
• TS-muotoinen tallennus: Varmistaa tietojen eheyden ja estää file korruptiota.

Paketin sisältö:

• VANBAR DC209Pro peilikameran pääyksikkö
• Etukamera
• Takakamera (vedenpitävä)
• 128GB MicroSD-kortti
• GPS-moduuli
• Tupakansytyttimen virtajohto
• Kiinteästi kytketty sarja (24 tunnin pysäköinninvalvontaan)
• Peruutuskameran jatkokaapeli (8 m)
• Kiinnityshihnat (2 kokoa)
• Heijastuksenestokalvo
• Puhdistusliina
• Käyttöopas

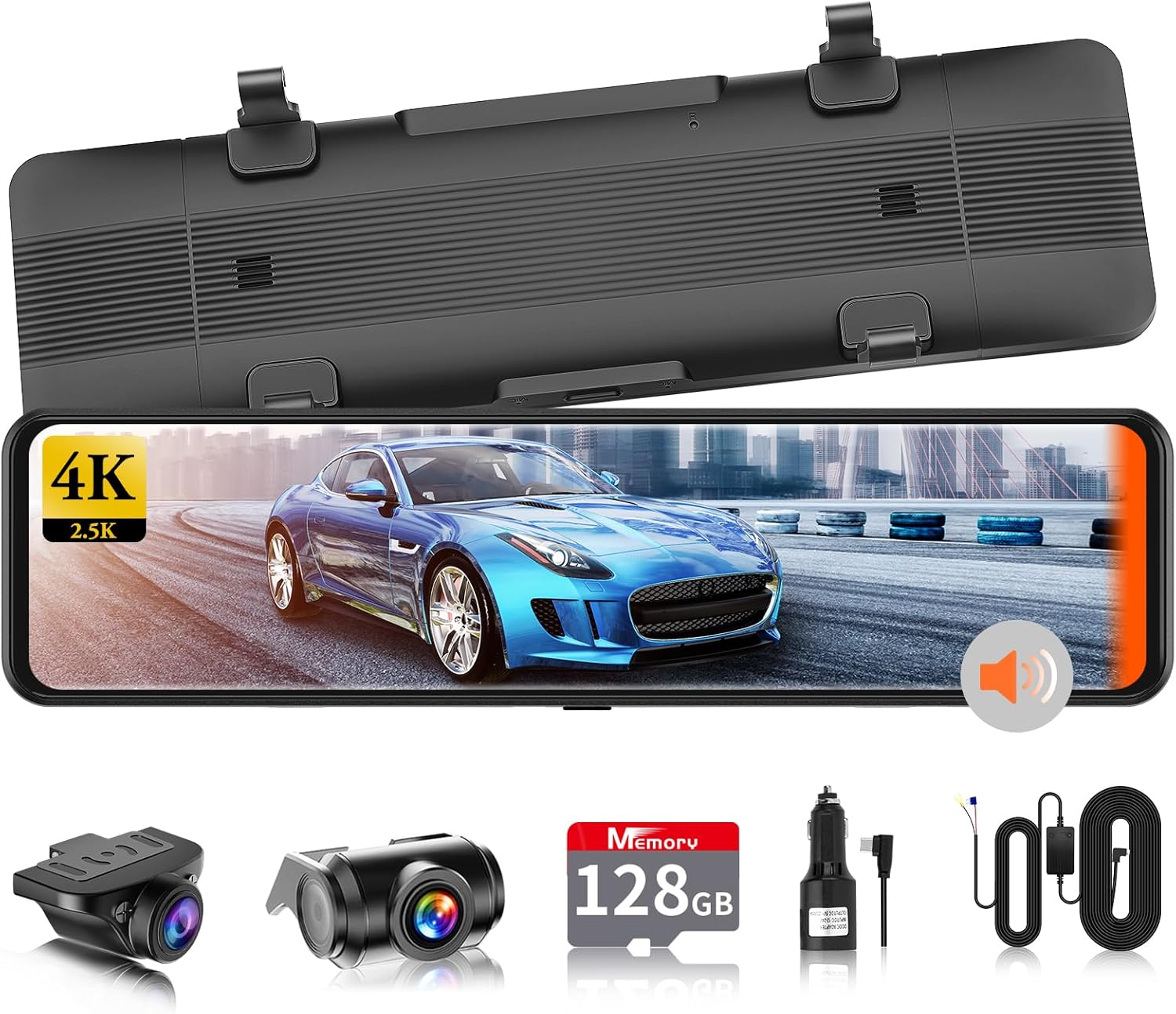

Kuva 2.1: Pääyksikkö ja mukana toimitetut lisävarusteet.

Kuva 2.2: ohiview DC209Pron ydintoiminnoista.

3. Asennus

3.1 Asennusta edeltävä tarkistus

Ennen pysyvää asennusta kytke kaikki komponentit (pääyksikkö, etukamera, takakamera, virtajohto) ja testaa järjestelmä varmistaaksesi, että kaikki toiminnot toimivat oikein. Käytä tähän testiin mukana toimitettua tupakansytyttimen virtajohtoa.

3.2 MicroSD-kortin asettaminen

Aseta mukana tuleva 128 Gt:n MicroSD-kortti pääyksikön sille tarkoitettuun korttipaikkaan. Varmista, että se on työnnetty oikein, kunnes se napsahtaa paikalleen.

3.3 Päälaitteen asennus

1. Kiinnitä pääpeiliyksikkö ajoneuvosi olemassa olevaan takapeiliinview peilin mukana toimitetuilla kuminauhoilla. Varmista, että se on tukevasti kiinni eikä estä liikkumistasi. view.
2. Levitä heijastamaton kalvo peilinäyttöön vähentääksesi heijastuksia päiväsaikaan käytettäessä.

3.4 Etukameran asennus

Etukamera on erillään pääyksiköstä. Kiinnitä se tuulilasiin, mieluiten takalasin taakse.view peili, jotta varmistetaan selkeä view edessä olevasta tiestä estämättä ajonäkyvyyttä. Liitä se pääyksikköön mukana toimitetulla kaapelilla.

3.5 Takakameran asennus

Peruutuskamera on vedenpitävä ja se voidaan asentaa joko ajoneuvon sisä- tai ulkopuolelle. Ulkoisessa asennuksessa, tyypillisesti rekisterikilven yläpuolelle, varmista, että kamera on kiinnitetty tukevasti ja kaapeli on vedetty turvallisesti pääyksikköön. Mukana toimitettu kaapeli on 8 metriä pitkä. Jos ajoneuvotyypillesi tarvitaan erillinen kiinnike, ota yhteyttä huoltokeskukseemme.

Kuva 3.1: Esim.ampperuutuskameran asennuksen tapaan.

3.6 Virtaliitäntä

1. Liitä tupakansytyttimen virtajohto pääyksikköön ja ajoneuvosi tupakansytytinliitäntään.
2. 24 tunnin pysäköinninvalvontaa varten asenna mukana toimitettu johtosarja (kiinnitysjohto) sarjan ohjeiden mukaisesti. Näin kojelautakamera saa virtaa myös moottorin ollessa sammutettuna.

3.7 GPS-moduulin liitäntä

Kytke GPS-moduuli pääyksikköön. Aseta moduuli paikkaan, jossa on esteetön pääsy. view taivaalta optimaalisen signaalin vastaanoton varmistamiseksi, tyypillisesti kojelaudalla tai tuulilasin lähellä.

4. Käyttöohjeet

4.1 Virta päälle/pois

• Automaattinen: Laite käynnistyy automaattisesti ja aloittaa tallennuksen, kun ajoneuvon moottori käynnistyy (virtaa on saatavilla). Se sammuu automaattisesti, kun moottori sammutetaan.
• Manuaalinen: Käynnistä tai sammuta laite manuaalisesti painamalla pääyksikön virtapainiketta ja pitämällä sitä painettuna.

4.2 Näytön käyttö

DC209Pro-näytössä on 2.5D IPS-kosketusnäyttö. Voit navigoida valikoissa ja asetuksissa pyyhkäisemällä ja napauttamalla näyttöä älypuhelimen tavoin. Käyttöliittymä on suunniteltu intuitiiviseksi.

Kuva 4.1: Intuitiivinen käyttöliittymäsuunnittelu helppoa navigointia varten.

4.3 Perusäänitys

Kun virta on kytketty, kojelautakamera aloittaa automaattisesti jatkuvan tallennuksen. filetallennetaan MicroSD-kortille. Kun kortti on täynnä, vanhin suojaamaton files korvataan.

4.4 Ääniohjaus

DC209Pro tukee äänikomentoja handsfree-käyttöön. Katso yksityiskohtaisesta käyttöoppaasta luettelo käytettävissä olevista äänikomennoista.

5. Lisäominaisuudet

5.1 Kuolleen kulman valvonta (BSD)

BSD-järjestelmä havaitsee esteet (ajoneuvot, jalankulkijat) kuolleissa kulmissa, alueilla, jotka eivät näy sivupeileissä tai suoraan ajoneuvosi takana. Kun järjestelmä havaitsee esteen, se antaa visuaalisia hälytyksiä (värilliset kehykset näytöllä: sininen turvalliselle etäisyydelle, keltainen vaaralliselle etäisyydelle) ja äänimerkkejä kuljettajan varoittamiseksi.

5.2 Lane Change Assist (LCA)

LCA-järjestelmä havaitsee viereisiltä kaistoilta nopeasti lähestyvät ajoneuvot takanasi. Kun tällainen ajoneuvo havaitaan, näytön vasemmalle tai oikealle puolelle ilmestyy oranssi merkkivalo (lähestyvän ajoneuvon suunnasta riippuen) ja samalla kuuluu äänimerkki. Sekä BSD- että LCA-havaintoalueita ja -nopeuksia voidaan säätää ajotavan mukaan.

Kuva 5.1: BSD:n ja LCA:n toiminnallisuuden visuaalinen esitys.

5.3 GPS-toiminnallisuus

Integroitu GPS-moduuli tallentaa ajoneuvosi ajonopeuden, suunnan ja sijaintitiedot videon lisäksi.tage. Nämä tiedot voidaan tallentaaviewtietokoneella käyttämällä siihen tarkoitettua toisto-ohjelmistoa, jonka avulla voit seurata reittiäsi.

Kuva 5.2: GPS-seurannan ja reitin toiston käyttöliittymä.

5.4 Pysäköinninvalvonta 24 tuntia vuorokaudessa

Kun johdotussarja on asennettu, kojelautakamera voi valvoa ajoneuvoasi 24 tunnin ajan. Sisäänrakennettu kolmiakselinen G-anturi havaitsee iskut tai tärinät pysäköinnin aikana. Havaittuaan ne laite aloittaa automaattisesti tallennuksen ja tallentaa tiedot.tage erilliseen kansioon, mikä estää sen päällekirjoittamisen silmukkatallennuksella. Tämä ominaisuus on ratkaisevan tärkeä osuma-ja-pakenemistilanteiden tai ilkivallan tallentamisessa.

5.5 G-anturi (iskun tallennus)

Ajon aikana, jos G-anturi havaitsee äkillisen iskun tai törmäyksen, se käynnistää automaattisesti hätätallennuksen. Tämä ruoka...tage lukitaan ja tallennetaan sitten erilliseen kansioon, mikä varmistaa, että tärkeät todisteet suojataan eikä niitä korvata.

5.6 Varmuuskopiointiohje

Peruutettaessa peruutuskameran näyttö näyttää automaattisesti säädettävät peruutusviivat. Voit mukauttaa näiden viivojen pituutta ja kulmaa ajoneuvosi ja pysäköintitottumusten mukaan. Säädetyt asetukset tallennetaan myöhempää käyttöä varten.

Kuva 5.3: Säädettävät hätäapuviivat tarkkaa pysäköintiä varten.

5.7 Yönäkö ja HDR-tekniikka

DC209Pro hyödyntää IMX415-kennoa ja HDR (High Dynamic Range) -teknologiaa selkeiden ja yksityiskohtaisten kuvamateriaalien tallentamiseen.tagjopa haastavissa hämärässä, kuten yöllä kaupungin kaduilla tai alueilla, joilla on vähän katuvaloja. Tämä parantaa näkyvyyttä merkittävästi verrattuna tavallisiin kojelautakameroihin ja varmistaa, että rekisterikilvet ja muut tärkeät tiedot tallentuvat.

Kuva 5.4: Parannettu pimeänäkö SONY IMX415 -kennolla.

5.8 C-tyypin virtaliitäntä

DC209Pro:ssa on C-tyypin virtaliitäntä, joka tarjoaa paremman latausnopeuden, vakauden, kätevyyden ja kestävyyden perinteisiin Mini USB (B-tyypin) liitäntöihin verrattuna. Tämä rakenne ratkaisee yleisiä ongelmia, kuten virrankatkokset, uudelleenkäynnistykset ja muodonmuutokset korkeissa lämpötiloissa.

Kuva 5.5: AdvantagC-tyypin virtaliitännän osat.

6. Huolto

6.1 MicroSD-kortin hoito

Mukana tuleva 128 Gt:n luokan 10 MicroSD-kortti on suunniteltu erittäin kestäväksi. Optimaalisen suorituskyvyn ylläpitämiseksi ja tietojen menetyksen estämiseksi on suositeltavaa alustaa MicroSD-kortti säännöllisesti (esim. kerran kuukaudessa) kojelautakameran asetusvalikon kautta. Vältä kortin poistamista laitteen ollessa päällä tai tallennettaessa.

6.2 Puhdistus

Puhdista kameran linssit ja peilinäyttö säännöllisesti pehmeällä, kuivalla ja nukkaamattomalla liinalla. Älä käytä hankaavia puhdistusaineita tai liuottimia, koska ne voivat vahingoittaa pintoja. Varmista, että takakameran linssi pysyy puhtaana liasta ja roskista, erityisesti jos se on asennettu ulospäin.

7. Vianmääritys

Jos kohtaat ongelmia VANBAR DC209Pro -laitteesi kanssa, katso seuraavat yleiset vianmääritysvaiheet. Saat yksityiskohtaisempia ratkaisuja tutustumalla käyttöoppaaseen tai ottamalla yhteyttä asiakastukeen.

• Laite ei käynnisty: Varmista, että virtajohto on kytketty kunnolla sekä kojelautakameraan että virtalähteeseen (tupakansytyttimeen tai johtosarjaan). Tarkista ajoneuvon virtalähteen toimivuus.
• Tallennusongelmat: Varmista, että MicroSD-kortti on asetettu oikein ja siinä on riittävästi vapaata tilaa. Alusta kortti tarvittaessa. Tarkista tallennusasetukset valikosta.
• Huono videon laatu: Puhdista kameran linssit. Varmista, että suojakalvo on poistettu linsseistä. Säädä valotusasetuksia, jos mahdollista.
• GPS-signaalin menetys: Varmista, että GPS-moduuli on sijoitettu siten, että se on esteettömällä paikalla. view taivaasta. Vältä sen asettamista metalliesineiden alle, jotka voivat häiritä signaalia.
• Näytön heijastus: Kiinnitä mukana toimitettu heijastamaton kalvo peilinäyttöön.

8. Tekniset tiedot

9. Takuu ja tuki

9.1 Tuotetakuu

VANBAR DC209Pro -peiliautokamerassa on 3 vuoden takuu ostopäivästä lukien. Tämä takuu kattaa valmistusvirheet ja takaa luotettavan toiminnan normaalissa käytössä. Säilytä ostokuitti takuuvaatimuksia varten.

9.2 Asiakastuki

Jos sinulla on kysyttävää, teknistä tukea tai takuuvaatimuksia, ota yhteyttä VANBARin asiakastukeen. Tukitiimimme on omistautunut tarjoamaan nopeaa ja hyödyllistä apua. Yhteystiedot löytyvät yleensä viralliselta verkkosivultamme. websivustosi tai ostoalustasi kautta.

Suosittelemme tarkistamaan virallisen websivustolta löydät uusimmat ohjelmistopäivitykset ja usein kysytyt kysymykset (UKK).
