Johdanto
This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your DEWALT D26203-QS 900W 8mm Variable Speed Plunge Router. Please read and understand all instructions before using the tool. Keep this manual for future reference.
Figure 1: DEWALT D26203-QS 900W 8mm Variable Speed Plunge Router. This image shows the complete router unit with its yellow and grey housing, black handles, and power cord.
Yleiset turvallisuusohjeet
Noudata aina perusturvallisuusohjeita tulipalon, sähköiskun ja henkilövahinkojen vähentämiseksi sähkötyökaluja käyttäessäsi.
Työalueen turvallisuus
- Pidä työalue puhtaana ja hyvin valaistuna. Sotkuiset tai tummat alueet aiheuttavat onnettomuuksia.
- Älä käytä sähkötyökaluja räjähdysvaarallisissa tiloissa, kuten syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkötyökalut luovat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
- Pidä lapset ja sivulliset loitolla käyttäessäsi sähkötyökalua. Häiriöt voivat johtaa siihen, että menetät hallinnan.
Sähköturvallisuus
- Sähkötyökalujen pistokkeiden on vastattava pistorasiaa. Älä koskaan muuta pistoketta millään tavalla.
- Vältä kehon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämpöpatteriin, lieseihin ja jääkaappiin. Sähköiskun vaara on lisääntynyt, jos kehosi on maadoitettu.
- Älä altista sähkötyökaluja sateelle tai märille olosuhteille. Sähkötyökaluun pääsevä vesi lisää sähköiskun vaaraa.
- Älä käytä johtoa väärin. Älä koskaan käytä johtoa sähkötyökalun kantamiseen, vetämiseen tai irrottamiseen pistorasiasta. Pidä johto poissa lämmöstä, öljystä, terävistä reunoista tai liikkuvista osista.
Henkilökohtainen turvallisuus
- Käytä aina silmäsuojaimia. Käytä suojalaseja, suojalaseja tai kasvosuojusta.
- Käytä kuulonsuojaimia, kun käytät sähkötyökaluja pitkiä aikoja.
- Pukeudu kunnolla. Älä käytä väljiä vaatteita tai koruja. Pidä hiuksesi, vaatteet ja käsineet poissa liikkuvista osista.
- Pysy valppaana, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttäessäsi sähkötyökalua.
- Älä kurota liikaa. Pysy koko ajan oikeassa asennossa ja tasapainossa.
Tuote loppuview
The DEWALT D26203-QS is a 900 Watt variable speed plunge router designed for precision routing tasks in various materials including timber, aluminum, and plastics. Its compact and lightweight design enhances user comfort and control.
Tärkeimmät ominaisuudet:
- 900W moottori: Tarjoaa ample power for various routing applications.
- Variable Speed Control (16,000-27,000 rpm): Allows optimization of the router bit speed for different materials and applications.
- Full Wave Electronic Speed Control: Ensures consistent speed is maintained under load.
- Kompakti ja kevyt muotoilu: Enhances ease of use and reduces fatigue.
- Aluminum Motor Housing: Durable construction that can be quickly transitioned for increased versatility.
- Syöksypohja: For controlled depth routing.
Figure 2: The DEWALT D26203-QS router shown with its plunge base, highlighting the ergonomic handles and depth adjustment mechanism.
Asennus
Purkaminen
Carefully remove the router and all accessories from the packaging. Inspect the tool for any damage that may have occurred during shipping. Ensure all components listed in the 'Included Components' section are present.
Installing a Router Bit
- Varmista, että reititin on irrotettu virtalähteestä.
- Pidä karan lukituspainiketta painettuna estääksesi karan pyörimisen.
- Löysää kiristysholkin mutteria mukana toimitetulla avaimella.
- Aseta jyrsinterä holkkiin varmistaen, että vähintään 3/4 varresta on paikallaan. Älä paina terää pohjaan asti.
- Tighten the collet nut firmly with the wrench while holding the spindle lock button.
Kuva 3: Lähikuva view illustrating the router bit securely installed in the collet, ready for operation. This image highlights the precision of the bit and collet assembly.
Adjusting Plunge Depth
- Place the router on a flat surface with the bit installed.
- Loosen the plunge lock lever.
- Lower the router until the bit touches the work surface.
- Adjust the depth stop rod to the desired depth.
- Tighten the plunge lock lever to secure the depth setting.
Figure 4: This image displays the router's depth adjustment mechanism, showing the clear base plate and the router bit positioned for a cut. The depth stop rod is visible on the side.
Käyttöohjeet
Virran kytkeminen päälle ja pois päältä
- Connect the router to a suitable 240V power supply.
- To turn on, slide the ON/OFF switch to the 'ON' position.
- To turn off, slide the ON/OFF switch to the 'OFF' position.
Figure 5: Close-up of the router's power switch, clearly showing the 'ON' and 'OFF' positions. This switch is located on the top of the motor housing.
Adjusting Variable Speed
The router features a variable speed control dial, allowing you to match the speed to the material and bit type. Refer to the table below for general guidelines.
Figure 6: The variable speed control dial on the router, showing numerical settings for adjusting RPM. This dial is located on the top of the router for easy access.
| Materiaali | Bitin halkaisija | Speed Setting (Approx. RPM) |
|---|---|---|
| Havupuu | Small (up to 12mm) | High (22,000 - 27,000) |
| Havupuu | Large (over 12mm) | Medium (18,000 - 22,000) |
| kovapuu | Small (up to 12mm) | Medium-High (20,000 - 25,000) |
| kovapuu | Large (over 12mm) | Medium-Low (16,000 - 20,000) |
| Plastics/Aluminum | Kaikki koot | Low (16,000 - 18,000) |
Note: Always perform a test cut on scrap material to determine the optimal speed and feed rate for your specific application.
Routing Techniques
- Secure your workpiece firmly to prevent movement during routing.
- Always feed the router against the rotation of the bit (climb cutting is generally unsafe and should be avoided).
- Apply steady, even pressure. Do not force the router.
- For deep cuts, make multiple shallow passes instead of one deep pass to reduce strain on the tool and improve cut quality.

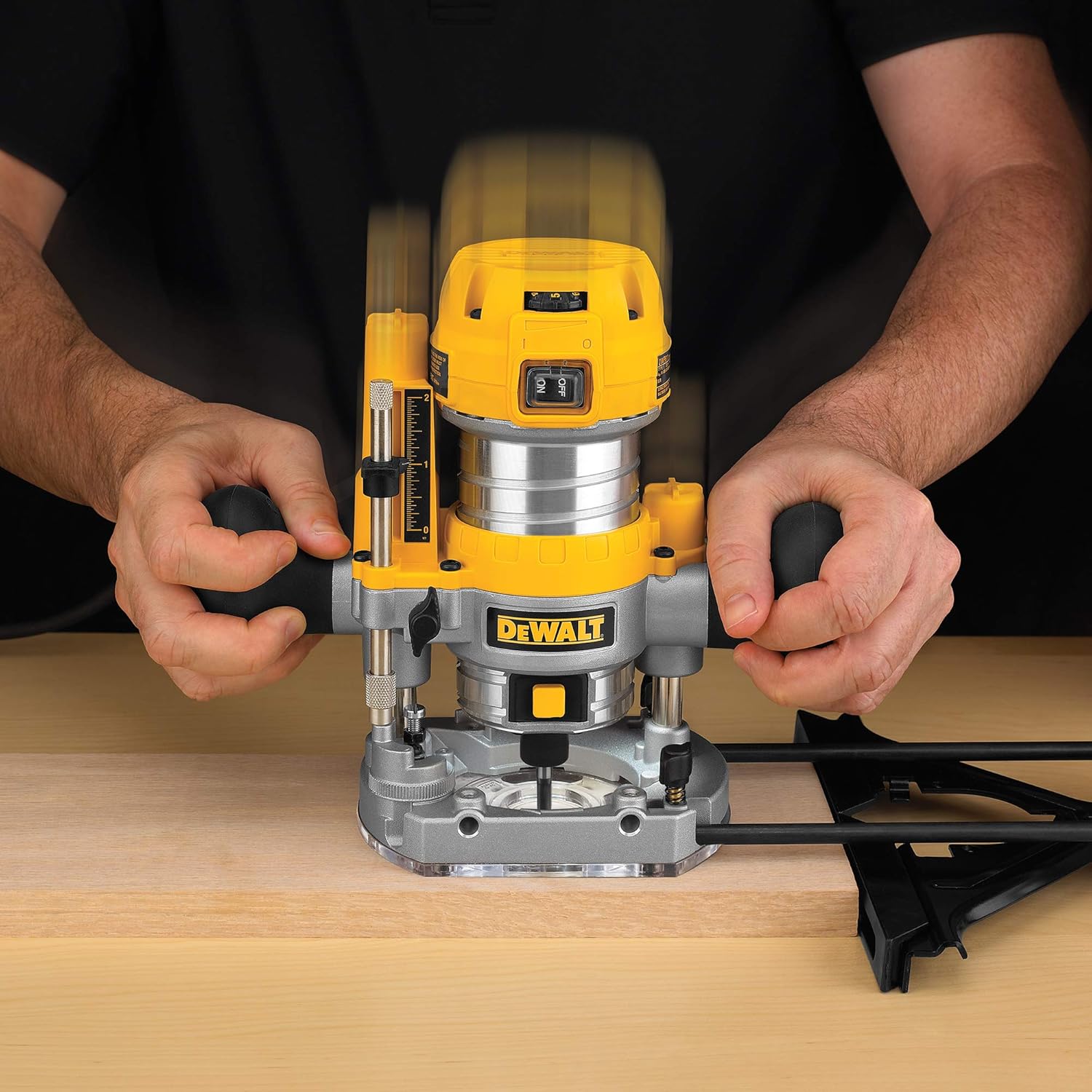

Figure 7: A user demonstrating the operation of the DEWALT plunge router on a piece of wood, showing proper hand placement and control during a routing pass.
Huolto
Regular maintenance ensures optimal performance and extends the life of your DEWALT router. Always unplug the tool before performing any maintenance.
Puhdistus
- After each use, clean the router thoroughly. Remove dust and debris from the motor vents using compressed air.
- Pyyhi ulkopuoli mainoksellaamp kangas. Älä käytä vahvoja kemikaaleja tai liuottimia.
- Clean the collet and collet nut regularly to ensure proper bit gripping.
Tarkastus
- Tarkista virtajohto säännöllisesti vaurioiden varalta. Jos se on vaurioitunut, anna pätevän huoltoteknikon vaihtaa se.
- Tarkista kaikkien ruuvien ja kiinnikkeiden kireys.
- Ensure the plunge mechanism operates smoothly. Apply a small amount of dry lubricant if necessary.
- Inspect router bits for sharpness and damage before each use. Dull or damaged bits can cause kickback and poor cut quality.
Vianetsintä
Before attempting any repairs, ensure the tool is unplugged from the power source.
| Ongelma | Mahdollinen syy | Ratkaisu |
|---|---|---|
| Reititin ei käynnisty | Ei virtalähdettä; Viallinen kytkin; Vaurioitunut johto | Check power connection and outlet; Inspect cord for damage; Contact service center if switch or cord is faulty. |
| Liiallinen tärinä | Dull or unbalanced bit; Loose collet nut; Damaged bearings | Replace or sharpen bit; Tighten collet nut; Contact service center for bearing replacement. |
| Poor cut quality (burning, chipping) | Dull bit; Incorrect speed; Too fast feed rate; Wrong bit for material | Replace or sharpen bit; Adjust speed setting; Reduce feed rate; Use appropriate bit for material. |
| Reititin ylikuumenee | Blocked ventilation; Overloading; Prolonged use | Clean ventilation openings; Reduce load; Allow tool to cool down. |
Tekniset tiedot
| Ominaisuus | Erittely |
|---|---|
| Mallinumero | D26203-QS |
| Virransyöttö | 900 wattia |
| Voitage | 240 volttia |
| Ei latausnopeutta | 16,000–27,000 kierrosta minuutissa |
| Holkin koko | 8 mm |
| Pohjatyyppi | Syöstä |
| Tuotteen paino | 500 grammaa |
| Tuotteen mitat (PxLxK) | 33.7 x 31 x 18.3 cm |
| Materiaali | Metallia, Muovia |
| Mukana olevat komponentit | 1 syöpymisreititin |
Takuu
The DEWALT D26203-QS Plunge Router comes with a 2 vuoden takuu valmistajan toimittamat tiedot ostopäivästä lukien. Säilytä ostokuitti takuuvaatimuksia varten.
For any warranty-related issues or product feedback, please contact DEWALT customer care.
Asiakastuki
For assistance, technical support, or service inquiries regarding your DEWALT D26203-QS Plunge Router, please contact:
- Valmistaja: DEWALT
- Asiakaspalvelunumero: 1860-425-1111
- Aukioloajat: Maanantaista perjantaihin klo 10–5 (paitsi valtion vapaapäivinä)
- Maahantuoja: Stanley Black & Decker India Private Ltd #28, Akemps, 3rd Main, 1st Cross, Ashwini Layout Koramangala Bangalore - 560047
Voit myös käydä DEWALTin virallisella sivustolla website for more information and service center locations.
