Johdanto
This manual provides comprehensive instructions for the installation, operation, and maintenance of your CORNAT NO5 Single Hole Mixer for Sink Unit. Designed with your needs in mind, CORNAT fittings are manufactured from high-quality materials and feature innovative technology to meet the daily demands of a busy kitchen, ensuring a successful and reliable experience.
Turvallisuustiedot
Lue kaikki ohjeet huolellisesti ennen asennusta ja käyttöä. Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa omaisuusvahinkoja tai henkilövahinkoja.
- Sulje aina päävesihana ennen asennus- tai huoltotöiden aloittamista.
- Varmista, että kaikki liitännät ovat tiukasti kiinni vuotojen estämiseksi.
- Jos olet epävarma jostakin asennusprosessin osasta, ota yhteyttä pätevään putkimieheen.
- Älä käytä hankaavia puhdistusaineita tai voimakkaita kemikaaleja hanan pinnalla.
- Pidä pienet osat poissa lasten ulottuvilta.
Tuote loppuview
The CORNAT NO5 Single Hole Mixer is designed for easy integration into your sink unit. Key features include:
- Aerator M22 x 1: Provides a smooth, splash-free water flow and can be easily removed for cleaning.
- With eyelet for a chain: Allows for attachment of a sink stopper chain.
- Yhden reiän asennus: Simplifies mounting on compatible sinks.
- Two Handles: Separate controls for hot and cold water.
- Chrome-viimeistely: Durable and easy to clean, providing a sleek appearance.
Figure 1: The CORNAT NO5 Single Hole Mixer Faucet, showcasing its chrome finish and two cross-shaped handles.

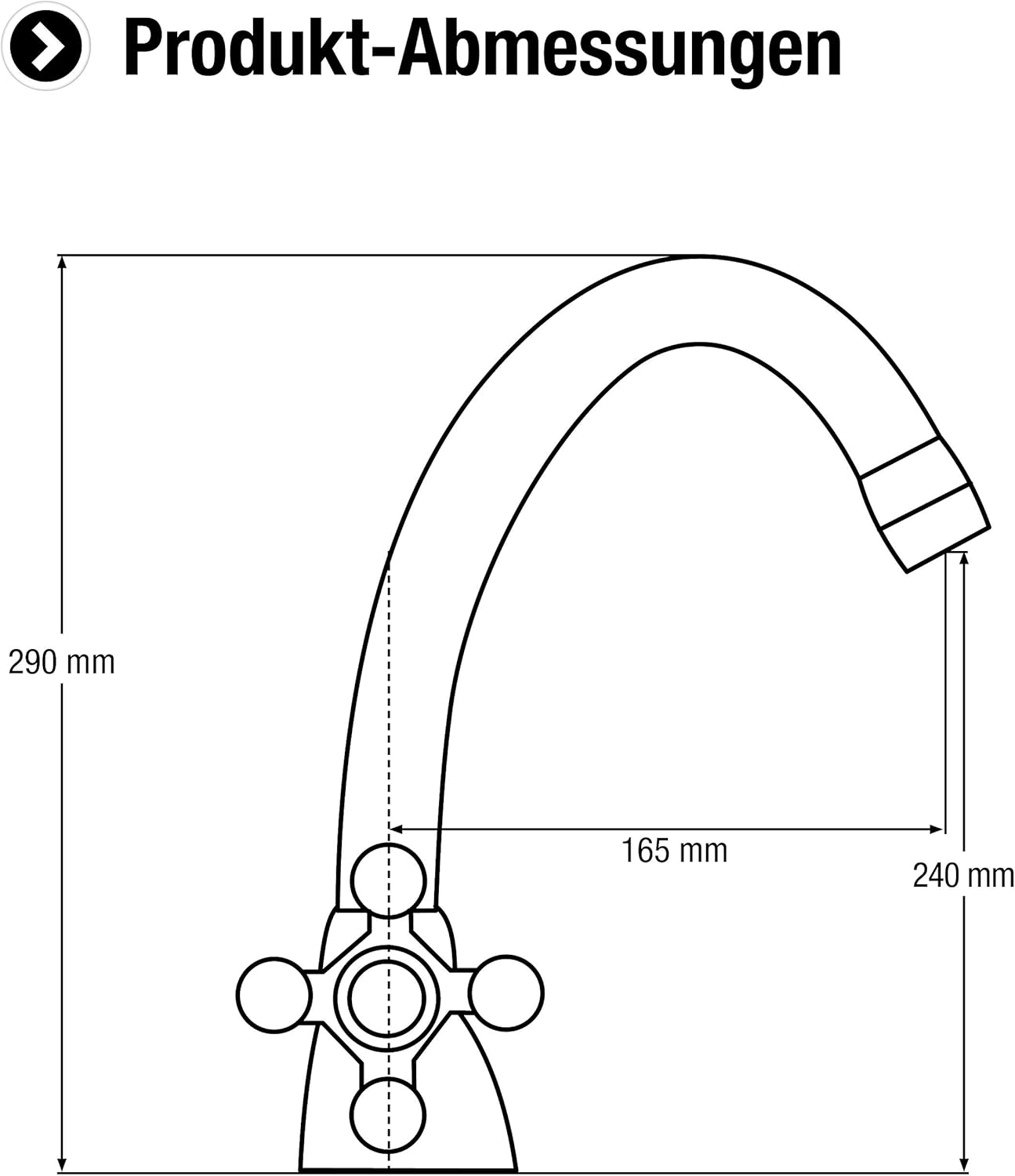

Figure 2: Dimensional drawing of the CORNAT NO5 faucet, indicating a height of 290mm and a spout reach of 165mm from the center of the base.
Asennus ja asennus
Before you begin, ensure you have all necessary tools and components. It is recommended to have a basin wrench, adjustable wrench, plumber's putty or silicone sealant, and a screwdriver.
Asennusvaiheet:
- Valmistele pesuallas: Varmista, että pesualtaan tai työtason kiinnitysreikä on puhdas ja vapaa roskista.
- Asenna hana:
- Apply a thin bead of plumber's putty or silicone sealant around the base of the faucet.
- Insert the faucet's supply lines and mounting shank through the hole in the sink.
- From underneath the sink, slide the rubber washer, metal washer, and mounting nut onto the mounting shank.
- Hand-tighten the mounting nut, then use a basin wrench to fully secure the faucet, ensuring it is straight and centered.
- Liitä vesijohtolinjat:
- Connect the hot water supply line from the faucet to the hot water shut-off valve.
- Connect the cold water supply line from the faucet to the cold water shut-off valve.
- Tighten all connections securely with an adjustable wrench, but do not overtighten.
- Tarkista vuodot:
- Avaa päävesijohto hitaasti.
- Open both hot and cold faucet handles to allow water to flow and flush out any debris.
- Inspect all connections for leaks. If leaks are present, tighten the connections slightly until they stop.
Käyttöohjeet
The CORNAT NO5 mixer features two distinct handles for precise control over water temperature and flow.
- Kylmä vesi: Avaa kylmän veden virtaus kääntämällä oikeanpuoleista kahvaa vastapäivään. Sulje kääntämällä myötäpäivään.
- Kuuma vesi: Avaa kuuman veden virtaus kääntämällä vasenta kahvaa vastapäivään. Sulje kääntämällä myötäpäivään.
- Temperature Mixing: Säädä molempia kahvoja samanaikaisesti saavuttaaksesi haluamasi veden lämpötilan.
- Flow Control: Mitä pidemmälle käännät kahvoja, sitä suurempi on veden virtaus.
Huolto
Regular maintenance will help prolong the life and appearance of your CORNAT faucet.
- Viimeistelyn puhdistus: Clean the faucet regularly with a soft cloth and mild soap and water. Rinse thoroughly and dry with a soft cloth to prevent water spots. Avoid abrasive cleaners, harsh chemicals, or scouring pads, as these can damage the chrome finish.
- Ilmastointilaitteen huolto: If water flow becomes restricted or uneven, the aerator may be clogged with mineral deposits.
- Unscrew the aerator (M22 x 1) from the end of the spout.
- Disassemble the aerator and rinse all parts under running water.
- If necessary, soak the parts in a solution of equal parts white vinegar and water to dissolve mineral deposits.
- Kokoa ilmastuslaite takaisin ja ruuvaa se takaisin suuttimeen.
- Vuodon ehkäisy: Periodically check under the sink for any signs of leaks around the connections. Tighten connections as needed.
Vianetsintä
| Ongelma | Mahdollinen syy | Ratkaisu |
|---|---|---|
| Matala vesivirtaus | Tukkeutunut ilmastuslaite; osittain suljettu sulkuventtiili; roskia syöttölinjoissa. | Clean the aerator (see Maintenance section). Ensure shut-off valves are fully open. Flush supply lines. |
| Vuoto hanan pohjassa | Löysä kiinnitysmutteri; tiivisteaineen virheellinen levitys. | Tighten the mounting nut. If problem persists, reapply plumber's putty or silicone sealant. |
| Leaking from Handles/Spout | Worn O-rings or cartridges. | Ota yhteyttä asiakastukeen saadaksesi varaosia tai ammattiapua. |
| Ei vesivirtausta | Main water supply off; shut-off valves closed; severely clogged lines. | Check main water supply. Ensure shut-off valves are open. Consult a plumber if lines are severely clogged. |
Tekniset tiedot
- Merkki: Cornat
- Mallinumero: NO5
- Asennustyyppi: Yksittäinen reikä
- Kahvat: 2
- Materiaali: Nauhanreikä
- Viimeistelytyyppi: Kromattu
- Väri: Chrome-colored
- Ilmastin: M22 x 1
- Tuotteen paino: 2.59 kiloa
- Paketin mitat: 15.12 x 6.1 x 3.98 tuumaa
- Valmistaja: Conmetall
- Ensimmäinen saatavilla oleva päivämäärä: 23. heinäkuuta 2014
Takuu ja tuki
For specific warranty information regarding your CORNAT NO5 Single Hole Mixer, please refer to the documentation included with your purchase or visit the official Cornat websivusto. Takuuehdot voivat vaihdella.
If you require technical assistance, replacement parts, or have any questions not covered in this manual, please contact Cornat customer support through their official channels. Always provide your product model number (NO5) and purchase date when seeking support.
