Tamobyke V20 sähköpyörän käyttöohje

1. Yliview

Tervetuloa Tamobyke V20 -sähköpyöräsi käyttöoppaaseen. V20 on kestävä ja monipuolinen mopotyylinen sähköpyörä, joka on suunniteltu aikuisille. Siinä on tehokas 1500 W:n harjaton moottori ja 20"x4.0-paksurenkaat. Se on suunniteltu tarjoamaan jännittävän ja mukavan ajokokemuksen erilaisissa maastoissa, kuten lumella, rannalla, vuoristopoluilla ja kaupungin teillä. Tämä käyttöopas sisältää olennaisia ​​tietoja sähköpyöräsi turvallisesta käytöstä, kokoamisesta, huollosta ja vianetsinnästä.

Kuva 1.1: Tamobyke V20 -sähköpyörä, esittelyssäasinsen kestävän rakenteen ja mukana tulevien lisävarusteiden ansiosta.

2. Turvallisuustiedot

Turvallisuutesi on ensiarvoisen tärkeää. Lue ja ymmärrä kaikki turvallisuusohjeet ennen Tamobyke V20:n käyttöä.

• Käytä aina sertifioitua kypärää ja asianmukaisia ​​turvavarusteita ajaessasi.
• Tutustu paikallisiin sähköpyöriä koskeviin liikennesääntöihin ja -määräyksiin.
• Suorita ennen jokaista käyttökertaa ajoa edeltävä tarkastus, jossa tarkistat jarrut, renkaat, akun ja valot.
• V20 on varustettu kaksi levyjarrua paremman jarrutustehon saavuttamiseksi. Varmista, että ne toimivat oikein.
• Pyörän ominaisuudet etuvalot LED-valoilla ja IP54-vedenpitävyysluokitus, mikä mahdollistaa turvallisen ajon erilaisissa olosuhteissa. Vältä kuitenkin pyörän upottamista veteen.
• Ole tietoinen ympäristöstäsi ja aja varovaisesti.
• Älä ylitä suurinta sallittua kuormitusta, joka on 350 paunaa (150 kg).
• Varmista, että akku on lukittu tukevasti paikalleen ennen ajoa.

Kuva 2.1: V20:n integroidut ajovalot ja takavalot varmistavat näkyvyyden ja turvallisuuden erilaisissa valaistusolosuhteissa.

3. Tuotteen ominaisuudet

Tamobyke V20 -sähköpyörä on täynnä ominaisuuksia, jotka on suunniteltu suorituskykyä, mukavuutta ja kestävyyttä silmällä pitäen:

• Tehokas 1500 W:n harjaton moottori: Koe 2000 W:n huipputeho, joka mahdollistaa 30–32 km/h huippunopeudet ja mahdollistaa vaivattoman maaston ja mäkien valloituksen.


Kuva 3.1: Tehokas 1500 W:n harjaton moottori tarjoaa vankan kiihtyvyyden ja nousuominaisuudet.

• Pitkän kantaman 48 V 15 Ah irrotettava akku: Tyylikäs ja taiteellinen litiumioniakku tarjoaa 30–60 kilometrin toimintasäteen yhdellä latauksella. Siinä on kaksoisvarkaudenestojärjestelmä (avaimella ja painonapilla lukittuva) ja se on irrotettava, joten lataus on kätevää kotona tai toimistossa. Täysi lataus kestää noin 6–8 tuntia.

Kuva 3.2: Suurikapasiteettinen, irrotettava 48 V:n 15.6 Ah:n litiumioniakku takaa pitkät ajomatkat.
• 20" x 4.0 paksut renkaat: Nämä kulutusta kestävät paksut renkaat tarjoavat erinomaisen pidon ja suojan reikiä vastaan, joten V20 sopii erilaisiin maastoihin, kuten hiekkaan, lumeen ja monimutkaisille poluille.
• Kaksoislevyjarrut: Erinomainen jarrutusjärjestelmä varmistaa lyhyet jarrutusmatkat, mikä parantaa turvallisuutta ja luotettavuutta myös haastavissa olosuhteissa.
• Kaksoisiskunvaimennusjärjestelmä: Hienostuneella etuhaarukalla ja satulatolpalla varustettu kattava iskunvaimennusjärjestelmä vaimentaa tehokkaasti tien epätasaisuuksia tehden ajosta tasaisen ja miellyttävän.


Kuva 3.3: Kaksoisiskunvaimennusjärjestelmä tarjoaa mukavan ajokokemuksen minimoimalla töyssyjä.

• Päivitä HD-näyttö (H6C): Uudistettu H6C-näyttö tarjoaa kattavat ajotiedot, kuten akun varaustason, nopeuden, ajotilat ja kilometrimäärän. Siinä on myös parannettu vedenpitävyysluokitus.
• Monipuoliset 5 ajotilaa:
  1. Puhdas sähkötila: Huippunopeus 30–32 km/h, polkemista ei tarvita.
  2. Poljinavustintila: Huippunopeus 30 km/h, moottori avustaa polkemisessa.
  3. Vakionopeudensäätimen tila: Pidä asetettu nopeus puhtaasti sähköisessä tilassa.
  4. Kävelyaputila: Auttaa 2.8 km/h nopeudella helpottaen pyörän ohjaamista pyörän vierellä käveltäessä.
  5. Klassinen polkupyörätila: Virta pois päältä, normaali pyöräily.

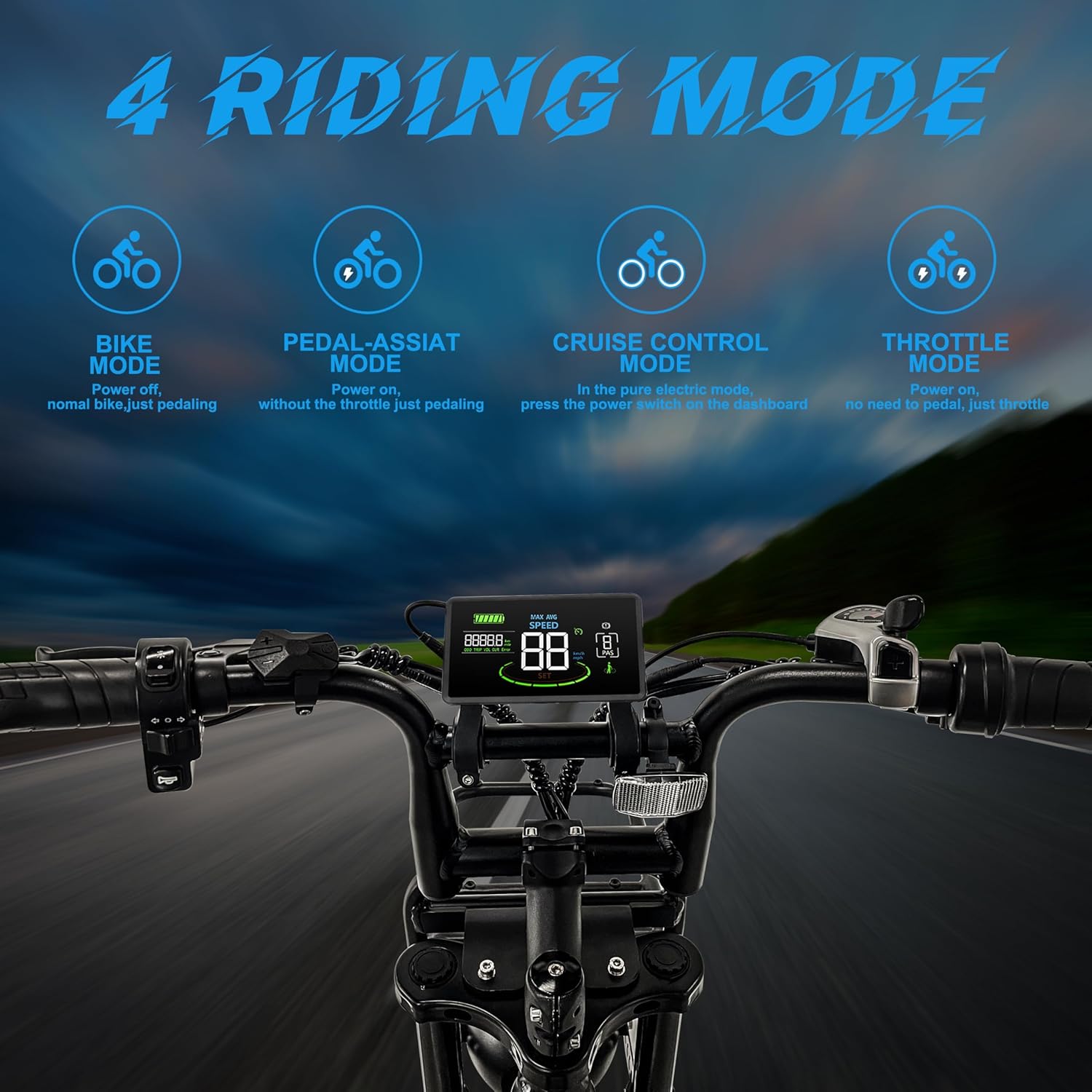

Kuva 3.4: Näyttö havainnollistaa V20:n eri ajotiloja.
• 7-vaihteinen vaihteenvalitsin: Varmistaa saumattomat ja tarkat vaihteiden vaihdot optimoidun pyöräilykokemuksen saavuttamiseksi.
• Tukeva hiiliteräsrunko: Rakennettu tukevalla rungolla, joka kestää jopa 350 kiloa.

Kuva 3.5: V20 on suunniteltu selviytymään vaivattomasti äärimmäisissä maastoissa, ja se tarjoaa turvallisuutta ja hallintaa.

4. Asennus ja kokoonpano

Tamobyke V20 -sähköpyöräsi toimitetaan 90-prosenttisesti esiasennettuna. Loput kokoamisvaiheet ovat helppoja ja ne voidaan suorittaa perustyökaluilla.

Tarvittavat työkalut:

• Mukana toimitettu työkalupakki (jos sellainen on)
• Säädettävä jakoavain
• Kuusiokoloavainsarja

Kokoamisvaiheet:

1. Asenna etupyörä: Kohdista etupyörä huolellisesti haarukan haarukoiden kanssa. Varmista, että jarrulevy on oikein paikallaan jarrusatulaan. Kiinnitä pyörä pikalukituksen avulla tai akselimuttereilla.
2. Kiinnitä ohjaustangot: Aseta ohjaustangon ohjainkannatin haarukan ohjausputkeen. Säädä korkeus ja kulma mukavan ajon saavuttamiseksi ja kiristä sitten ohjainkannattimen pultit tiukasti. Varmista, että näytön ja ohjauspaneelin kaapelit eivät ole puristuksissa.
3. Polkimien/jalkatukien asennus: Tunnista vasen (L) ja oikea (R) poljin. Vasen poljin kiertyy vastapäivään ja oikea poljin myötäpäivään. Levitä kierteisiin hieman rasvaa ja kiristä ne tiukasti.
4. Satulatolpan asentaminen: Aseta satulatolppa rungon satulatolppaan. Säädä satulakorkeutta niin, että jalkasi koskettavat maata mukavasti pysähtyessäsi, ja kiinnitä sitten pikalukituslukko.amp.
5. Tarkista kaikki liitännät: Ennen ensimmäistä ajokertaa tarkista kaikkien pulttien, muttereiden ja pikalukituksen kireys ja varmista, että ne on kiristetty kunnolla. Varmista, että jarrukahvat ovat tiukasti kiinni ja renkaat on täytetty suositeltuun paineeseen.

Katso yksityiskohtaiset visuaaliset ohjeet kokoamisvideosta (jos saatavilla) tai mukana toimitetusta kuvaoppaasta.

5. Käyttöohjeet

5.1. Akun lataaminen

• Varmista, että pyörä on sammutettu ennen lataamista.
• Akun voi ladata pyörään asennettuna tai irrotettuna.
• Liitä laturi akun latausporttiin ja kytke sitten laturi tavalliseen pistorasiaan.
• Laturin latauksen merkkivalo muuttuu yleensä punaiseksi latauksen aikana ja vihreäksi, kun akku on täyteen ladattu.
• Täysi lataus kestää noin 6–8 tuntia. Älä ylilataa akkua.

5.2. Virta päälle / pois

• Käynnistä pyörä painamalla H6C-näytön virtapainiketta ja pitämällä sitä painettuna, kunnes näyttö syttyy.
• Sammuta virta painamalla virtapainiketta uudelleen ja pitämällä sitä painettuna, kunnes näyttö sammuu.

5.3. H6C HD -näytön käyttö

H6C-näyttö tarjoaa reaaliaikaista tietoa ajostasi. Se näyttää:

• Akun tason ilmaisin
• Nykyinen nopeus
• Valittu ajotila (PAS-taso)
• Mittarilukema (matkamittari/osamatka)
• Virhekoodit (jos sellaisia ​​on)

Käytä näytön vieressä olevia ohjauspaneelin painikkeita siirtyäksesi tilojen ja asetusten välillä.

5.4. Ajotilat

Tamobyke V20 tarjoaa viisi monipuolista ajotilaa:

1. Puhdas sähkötila (kaasutila): Paina ohjaustangon kaasuvipua liikuttaaksesi pyörää polkematta. Ihanteellinen nopeaan kiihdytykseen tai matka-ajoon. Huippunopeus 30–32 km/h.
2. Poljinavustustila (PAS): Moottori avustaa polkiessasi. Poljinavustuksessa on tyypillisesti 1–5 tasoa, joiden avulla voit hallita moottorin tehoa. Huippunopeus 30 km/h.
3. Vakionopeudensäätimen tila: Kun auto on puhtaasti sähköisessä tilassa, aktivoi vakionopeudensäädin pitääksesi nopeuden tasaisena pitämättä kaasua pohjassa. Katso aktivointivaiheet näytön käyttöoppaasta.
4. Kävelyaputila: Kun kävelet pyörän rinnalla, aktivoi tämä tila tarjotaksesi avustusta alhaisella nopeudella (noin 2.8 km/h), mikä helpottaa pyörän työntämistä ylämäkeen tai ruuhkaisilla alueilla.
5. Klassinen polkupyörätila: Virta katkaistuna V20 toimii perinteisenä polkupyöränä ja on täysin riippuvainen poljinvoimastasi.

5.5. 7-vaihteisen vaihteenvalitsimen käyttö

7-vaihteisen vaihteenvalitsimen avulla voit säätää poljinvoimaa maaston ja nopeuden mukaan.

• Käytä suurempia vaihteita (suurempia numeroita) suuremmille nopeuksille tai alamäkeen ajamiseen.
• Käytä pienempiä vaihteita (pienempiä numeroita) helpottaaksesi polkemista nousuissa tai pysähdyksestä liikkeellelähdössä.
• Vaihda vaihteita sujuvasti ja vältä vaihtamista raskaan kuormituksen alla.

6. Huolto

Säännöllinen huolto varmistaa Tamobyke V20:n pitkän käyttöiän ja optimaalisen suorituskyvyn.

6.1. Akun hoito

• Lataa akku säännöllisesti, vaikka sitä ei käytettäisikään, pitääksesi sen kunnossa.
• Säilytä akkua viileässä, kuivassa paikassa, poissa suorasta auringonvalosta ja äärimmäisistä lämpötiloista.
• Vältä akun täydellistä tyhjentymistä ennen uudelleenlatausta.

6.2. Renkaiden huolto

• Tarkista rengaspaineet ennen jokaista ajokertaa. Katso suositeltu paine renkaan kyljestä. Paksurenkaisiin tarvitaan yleensä alhaisempi paine kuin tavallisiin pyöränrenkaisiin.
• Tarkasta renkaat kulumien, viiltojen tai niihin uponneiden esineiden varalta.

6.3. Jarrujärjestelmä

• Tarkista jarrupalojen kuluminen säännöllisesti ja vaihda ne tarvittaessa.
• Varmista, että jarruvivut tuntuvat tukevilta ja reagoivat hyvin. Säädä vaijerin kireyttä tarvittaessa.
• Pidä jarrulevyt puhtaina ja vapaina öljystä tai rasvasta.

6.4. Yleinen puhdistus ja voitelu

• Puhdista pyörä säännöllisesti mainoksellaamp Vältä painepesua suoraan sähkökomponenttien kohdalla.
• Voitele ketju säännöllisesti polkupyörään tarkoitetulla ketjuvoiteluaineella varmistaaksesi sujuvan vaihtamisen ja estääksesi ruostumisen.
• Tarkista ja kiristä kaikki pultit ja kiinnikkeet säännöllisesti.

7. Vianmääritys

Tässä osiossa käsitellään yleisiä ongelmia, joita saatat kohdata Tamobyke V20 -puhelimesi kanssa.

Jos kohtaat ongelman, jota ei ole tässä lueteltu, tai jos ehdotetut ratkaisut eivät ratkaise ongelmaa, ota yhteyttä Tamobyken asiakastukeen.

8. Tekniset tiedot

Tamobyke V20 -sähköpyörän tärkeimmät tekniset tiedot:

Kuva 8.1: Tamobyke V20 -kokotaulukko, jossa näkyy kokonaispituus, kokonaiskorkeus, satulakorkeus, pyörän paino, enimmäiskuorma ja suositeltu korkeus.

9. Takuu ja asiakastuki

Tamobyke on sitoutunut tarjoamaan erinomaista asiakaspalvelua ja tukea V20-sähköpyörällesi.

9.1. Takuutiedot

Tamobyke V20 -sähköpyöräsi mukana tulee 1 vuoden takuu sähköpyörän osien valmistusvirheitä vastaan. Tämä takuu kattaa materiaali- ja valmistusvirheet normaalissa käytössä. Säilytä ostokuitti takuuvaatimuksia varten.

9.2. Asiakastuki

Omistautunut ja reagoiva asiakaspalvelutiimimme on käytettävissäsi auttamaan sinua kaikissa kysymyksissäsi, huolenaiheissasi tai ongelmissasi.

• Sähköpostituki: Voit lähettää kuvia tai videoita tukitiimillemme kätevästi osoitteessa Tamobykesporttech@163.com. Takaamme vastauksen 24 tunnin sisällä.
• Yleiset tiedustelut: Älä epäröi ottaa yhteyttä, jos sinulla on kysyttävää käytöstä, huollosta tai vianetsinnästä.
• Palautukset: Pyydämme ystävällisesti säilyttämään alkuperäispakkauksen kuukauden siltä varalta, että palautus on tarpeen.

Tyytyväisyytesi on meille etusijalla.
