Avhrit 1/2 Cordless Impact Wrench AH03 Instruction Manual

1. Turvallisuusohjeet

Noudata aina sähkötyökaluja käyttäessäsi perusturvallisuusohjeita tulipalon, sähköiskun ja henkilövahinkojen riskin vähentämiseksi. Lue kaikki ohjeet ennen työkalun käyttöä.

1.1 Sähkötyökalujen yleinen turvallisuus

• Työalueen turvallisuus: Pidä työalueesi puhtaana ja hyvin valaistuna. Epäsotkuiset tai pimeät alueet altistavat onnettomuuksille. Älä käytä sähkötyökaluja räjähdysvaarallisissa ilmakehissä, kuten syttyvien nesteiden, kaasujen tai pölyn läsnä ollessa.
• Sähköturvallisuus: Vältä kehon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämpöpatteriin, lieseihin ja jääkaappiin. Sähköiskun vaara on lisääntynyt, jos kehosi on maadoitettu.
• Henkilökohtainen turvallisuus: Always wear eye protection. Use personal protective equipment such as dust masks, non-skid safety shoes, hard hats, or hearing protection when appropriate. Dress properly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts.

1.2 Paristojen turvallisuus

• Only use the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.
• Do not use battery packs other than those specifically designated for the power tool. Use of any other battery packs may create a risk of injury and fire.
• Kun akku ei ole käytössä, pidä se loitolla muista metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat muodostaa yhteyden liittimestä toiseen. Akun napojen oikosulku voi aiheuttaa palovammoja tai tulipalon.

2. Pakkauksen sisältö

Verify that all items are present and in good condition upon opening the package. If any items are missing or damaged, please contact customer support.

• 1x Avhrit 1/2 Cordless Impact Wrench (1000 N.m)
• 2x 4000 mAh Lithium-ion Batteries
• 1x pikalaturi
• 1x kantolaukku
• 4x Impact Sockets
• 1x 12.7 cm Extension Bar

Kuva 2.1: Mukana toimitetut lisävarusteet ja komponentit.

3. Tuote ohiview

The Avhrit AH03 Cordless Impact Wrench is designed for efficient fastening and loosening of nuts and bolts. It features a brushless motor for enhanced performance and durability.

Figure 3.1: Avhrit Cordless Impact Wrench.

3.1 Tärkeimmät osat

• Square Drive Anvil: Iskuhylsyjen kiinnittämiseen.
• Harjaton moottori: Provides high torque and speed with increased efficiency and lifespan.
• Liipaisukytkin: Ohjaa työkalun tehoa ja nopeutta.
• Eteen-/taaksepäin-kytkin: Muuttaa pyörimissuuntaa.
• LED työvalo: Valaisee työalueen.
• Akkupaketti: Antaa työkalulle virtaa.

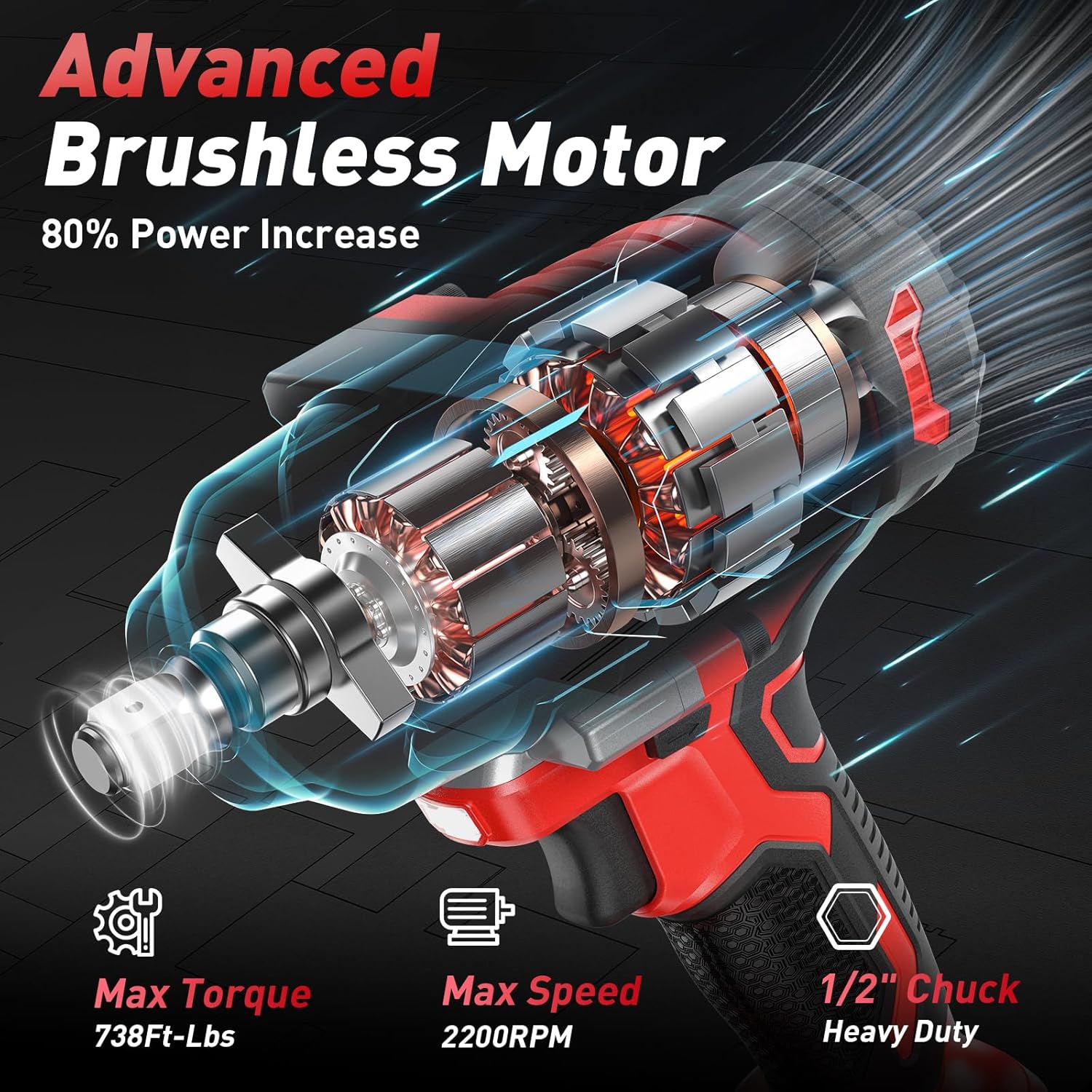

Kuva 3.2: Sisäinen view harjattomasta moottorista.

4. Asennus

4.1 Akun lataaminen

1. Liitä pikalaturi tavalliseen pistorasiaan.
2. Liu'uta akkupakkaus laturiin, kunnes se napsahtaa paikalleen.
3. The charger indicator light will show the charging status. A full charge typically takes approximately 4 hours.
4. Kun akku on ladattu täyteen, irrota akku laturista.

Kuva 4.1: Akun latausprosessi.

4.2 Akun asentaminen ja irrottaminen

• Asenna: Kohdista akku iskuruuvinvääntimen pohjaan ja liu'uta sitä sisään, kunnes se lukittuu tukevasti.
• Poistaminen: Press the battery release button (if present) and slide the battery pack out.

Figure 4.2: Battery installation and removal.

4.3 Pistorasioiden kiinnittäminen ja irrottaminen

• Kiinnittää: Push the desired impact socket onto the square drive anvil until it is firmly seated. Ensure it is securely locked in place.
• Poistaminen: Pull the socket firmly off the square drive anvil.

5. Käyttöohjeet

5.1 Virran kytkeminen päälle/pois

To turn the tool on, press the trigger switch. To turn it off, release the trigger switch.

5.2 Nopeuden säätäminen

The impact wrench features 3 variable speed settings, allowing you to adjust the speed based on the application. The speed is also variable by how much you depress the trigger.

• Nopeustilat: The tool offers distinct speed modes (e.g., 0-1500 RPM, 0-1800 RPM, 0-2200 RPM) which can be selected via a mode button or switch.
• Muuttuvan nopeuden liipaisin: The harder you press the trigger, the higher the speed, providing precise control.

Figure 5.1: Variable speed settings.

5.3 Eteen- ja taaksepäin pyöriminen

Eteen-/taaksepäin-kytkimellä voit vaihtaa pyörimissuuntaa kiinnittimien kiristämiseksi tai löysäämiseksi.

• Eteenpäin (Kiristys): Push the switch to the 'F' position for clockwise rotation.
• Peruuta (löysää): Push the switch to the 'R' position for counter-clockwise rotation.
• Lukituksen asento: Center the switch to lock the trigger and prevent accidental operation.

Figure 5.2: Forward and Reverse switch.

5.4 Brake Stop Mode (Reverse)

In reverse mode, once a nut or bolt is loosened, the tool's brake function activates. This reduces speed and torque to prevent the fastener from flying off or getting stuck, enhancing safety and control.

5.5 LED-työvalon käyttö

The integrated LED light automatically illuminates when the trigger is pressed, providing visibility in dark or confined work areas.

Figure 5.3: LED work light in action.

6. Huolto

6.1 Puhdistus

• Regularly clean the ventilation openings of the tool to prevent dust accumulation.
• Käytä pehmeää, damp liinalla työkalun ulkopinnan pyyhkimiseen. Älä käytä voimakkaita kemikaaleja tai hankaavia puhdistusaineita.

6.2 Akun hoito

• Säilytä akkuja viileässä, kuivassa paikassa suojassa suoralta auringonvalolta ja äärimmäisiltä lämpötiloilta.
• Älä säilytä akkuja tyhjinä pitkiä aikoja. Lataa ne säännöllisesti, jos niitä ei käytetä.

6.3 Varastointi

When not in use, store the impact wrench and its accessories in the provided carrying case in a secure, dry location, out of reach of children.

7. Vianmääritys

8. Tekniset tiedot

9. Takuu ja tuki

For warranty information or technical support, please refer to the documentation included with your purchase or contact Avhrit customer service. Keep your purchase receipt as proof of purchase.
