PGST P92R-3 Älykkään infrapunaliiketunnistimen käyttöohje

1. Johdanto

PGST P92R-3 älykäs infrapunaliiketunnistin on passiivinen infrapunailmaisin (PIR), joka on suunniteltu parantamaan kotisi tai toimistosi turvallisuutta. Se havaitsee liikettä aistimalla infrapunasäteilyn muutoksia tunnistusalueellaan. Tämä tunnistin on yhteensopiva useiden PGST:n kotihälytysjärjestelmien kanssa, mukaan lukien mallit A103F, A105F, A107F, A108F, A109F, A01F, A02F ja A519W, ja tarjoaa luotettavan varkaudenestosuojan.

Tässä kuvassa näkyy kolme PGST P92R-3 -älykästä infrapunaliiketunnistinta.asinniiden kompakti, valkoinen muotoilu sopii huomaamattomaan sijoitteluun.

2. Tuote ohiview

2.1 Tärkeimmät ominaisuudet

• Laaja tunnistusalue: Tarjoaa 110 asteen tunnistuskulman merkittävien alueiden kattamiseksi.
• Liiketunnistus: Käyttää PIR-teknologiaa ihmisen liikkeen tarkkaan havaitsemiseen.
• Heikko akku -raportti: Ilmoittaa automaattisesti hälytyskeskukselle, kun akun varaustaso on alhainen, varmistaen jatkuvan suojauksen.
• Langaton yhteys: Integroituu saumattomasti yhteensopiviin PGST-hälytysjärjestelmiin.
• Helppo asennus: Suunniteltu yksinkertaiseen seinäkiinnitykseen.

Kuvassa on seinälle asennettu PGST P92R-3 -liiketunnistin, joka havainnollistaa sen tärkeimpiä ominaisuuksia: 110 asteen tunnistusalue, aktiivinen liiketunnistus ja heikon akun varauksen raportointitoiminto oikea-aikaisia ​​hälytyksiä varten.

2.2 Komponentit

Tutustu P92R-3-anturin pääkomponentteihin:

• Tunnistusikkuna: Alue, jonka läpi anturi havaitsee infrapunasäteilyn, muuttuu.
• Asennusteline: Käytetään anturin kiinnittämiseen tukevasti seinään.
• Virtakytkin: Laitteen takana oleva painike anturin kytkemiseksi päälle tai pois päältä.
• Akkulokero: Sisältää tarvittavat akut.

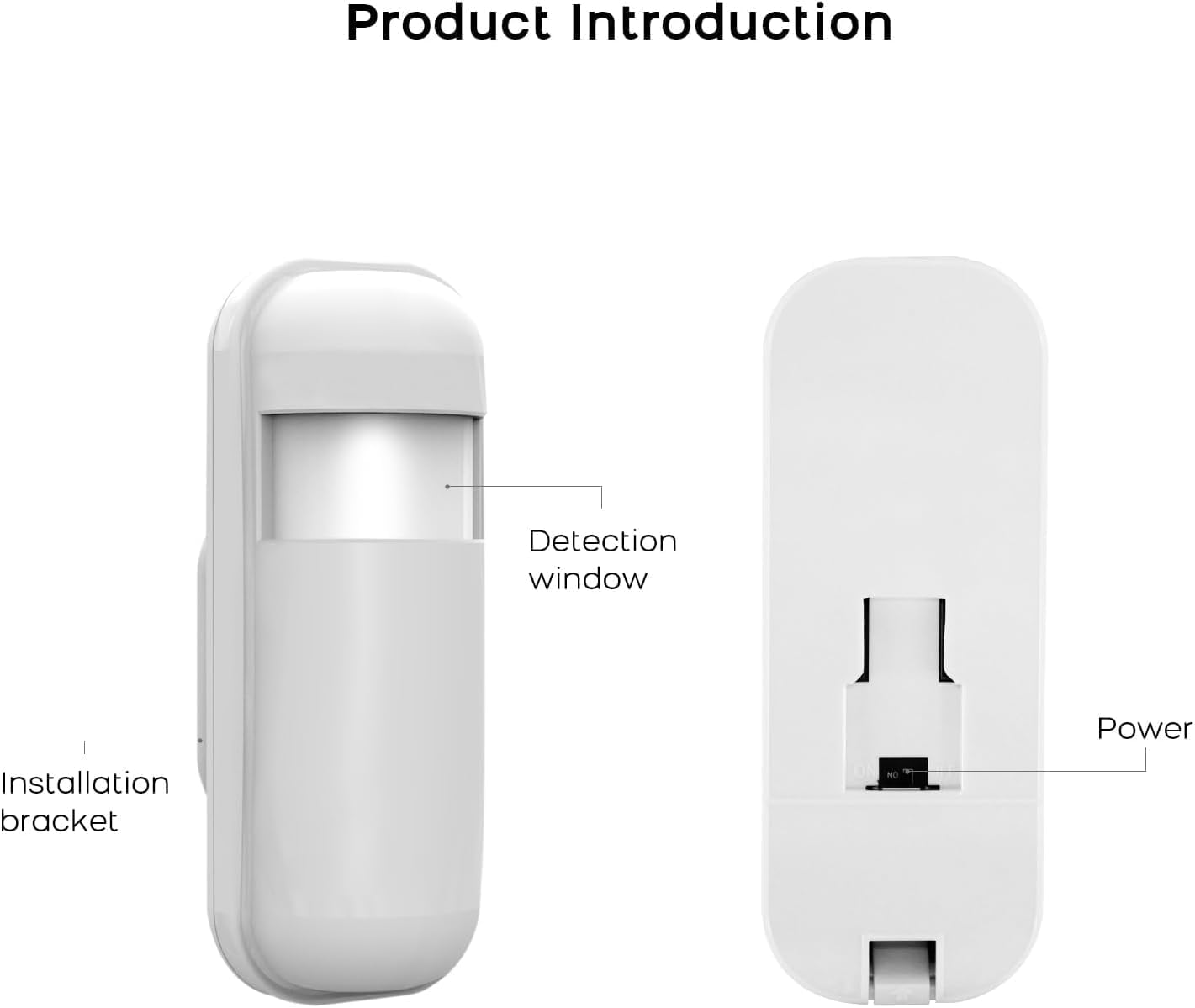

Yksityiskohtainen kaavio PGST P92R-3 -anturista, jossa näkyvät sen pääkomponentit: tunnistusikkuna, asennuskiinnike ja takana oleva virtakytkin.

3. Asennus

3.1 Akun asennus

1. Avaa anturin takana olevan paristolokeron kansi.
2. Aseta mukana toimitettu yksi AA-paristo ja yksi litiumpolymeeriparisto paikalleen varmistaen oikea napaisuus (+/-).
3. Sulje paristolokeron kansi kunnolla.

Tämä kuva tarjoaa view PGST P92R-3 -anturin takaosasta, paljastaen paristolokeron ja virtakytkimen.

3.2 Anturin asennus

P92R-3-anturi on suunniteltu seinäasennukseen sen havaitsemisominaisuuksien optimoimiseksi.

1. Valitse asennuspaikalle sopiva paikka, tyypillisesti nurkka tai seinälle, josta se peittää halutun alueen esteettä. Vältä suoraa auringonvaloa tai lämmönlähteitä.
2. Kiinnitä asennuskiinnike tukevasti seinään mukana toimitetuilla ruuveilla ja seinäankkureilla.
3. Liu'uta anturi kiinnitettyyn kiinnikkeeseen, kunnes se napsahtaa paikalleen. Varmista, että se on tukevasti kiinni.

PGST P92R-3 -anturi on esillä asennustarvikkeineen, kuten ruuveineen ja seinäankkureineen, valmiina asennusta varten.

3.3 Yhdistäminen PGST-hälytysjärjestelmään

Katso tarkemmat ohjeet uusien langattomien antureiden lisäämiseen oman PGST-hälytysjärjestelmäsi käyttöoppaasta (esim. A103F, A105F, A107F, A108F, A109F, A01F, A02F, A519W). Yleensä prosessiin kuuluu:

1. Siirry PGST-hälytysjärjestelmän isäntälaitteen 'Lisää anturi'- tai 'Vyöhykeasetukset'-valikkoon.
2. Anturin aktivointi (esim. laukaisemalla se tai painamalla pariliitospainiketta, jos sellainen on) signaalin lähettämiseksi isännälle.
3. Vahvistetaan, että anturi on lisätty onnistuneesti hälytysjärjestelmän vyöhykkeeseen.

4. Käyttöohjeet

4.1 Anturin aktivointi

Kun paristot on asennettu ja anturi on kiinnitetty, kytke anturin takana oleva virtapainike ON-asentoon. Anturi suorittaa yleensä itsetestauksen ja siirtyy valmiustilaan.

4.2 Liiketunnistus

Kun hälytysjärjestelmä on aktivoitu, P92R-3-anturi tarkkailee tunnistusaluettaan infrapunalämpösignaalien muutosten varalta. Liikettä havaitessaan se lähettää signaalin liitettyyn PGST-hälytysyksikköön, joka laukaisee hälytyksen järjestelmän asetusten mukaisesti.

Tässä kuvassa PGST P92R-3 -liiketunnistin havaitsee aktiivisesti liikettä huoneessa. Liike ilmaistaan ​​punaisella infrapunasäteellä, joka kattaa 120 asteen kulman ja 12 metrin kantaman.

4.3 Akun heikon varauksen ilmoitus

Anturi valvoo jatkuvasti akun varaustasoa. Kun akun varaus on vähissä, se lähettää signaalin hälytyskeskukselle, joka ilmoittaa siitä sinulle hälytyspaneelin tai siihen liittyvän mobiilisovelluksen kautta. Vaihda paristot viipymättä keskeytymättömän turvallisuuden varmistamiseksi.

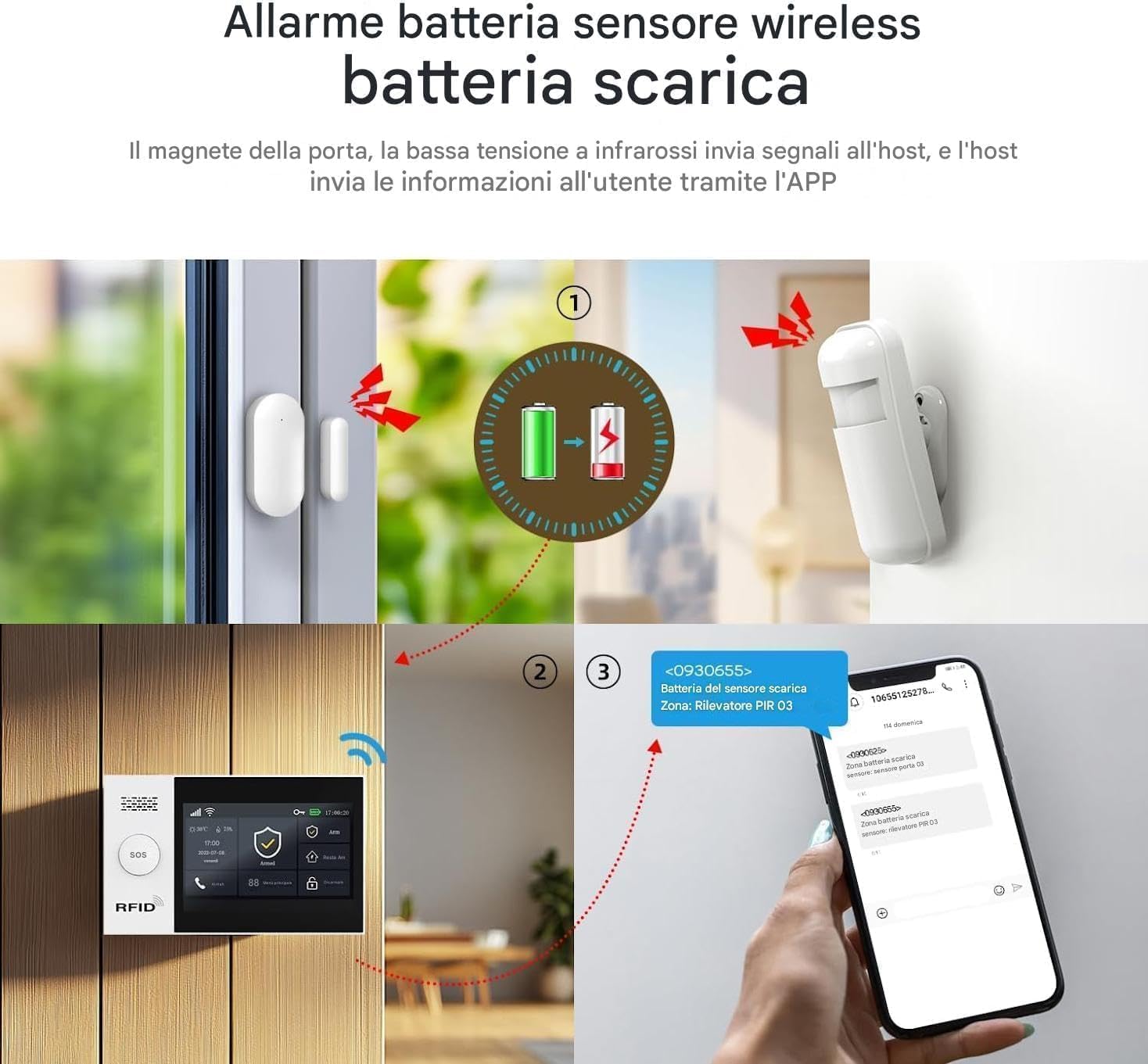

Monipaneelikaavio, joka näyttää akun heikon varauksen hälytyksen järjestyksen: anturi havaitsee heikon varauksen, lähettää signaalin isäntähälytysjärjestelmälle, joka sitten lähettää ilmoituksen käyttäjän mobiilisovellukseen.

5. Huolto

5.1 Pariston vaihto

Kun saat heikon pariston varoituksen, vaihda sekä AA- että litiumpolymeeriakut välittömästi. Käytä vain suositeltuja paristotyyppejä. Noudata osiossa 3.1 annettuja ohjeita paristojen asentamiseksi.

5.2 Puhdistus

Puhdista tunnistusikkuna säännöllisesti pehmeällä, kuivalla liinalla optimaalisen suorituskyvyn varmistamiseksi. Vältä hankaavien puhdistusaineiden tai liuottimien käyttöä, sillä ne voivat vahingoittaa anturia.

6. Vianmääritys

• Anturi ei havaitse liikettä:
  • Tarkista, onko anturi päällä.
  • Varmista, että paristot on asennettu oikein eivätkä ne ole tyhjentyneet.
  • Varmista, että tunnistusikkuna on puhdas ja esteetön.
  • Varmista, että anturi on hälytyskeskuksen kantaman sisällä.
  • Tarkista hälytysjärjestelmän vyöhykeasetukset varmistaaksesi, että anturi on aktiivinen.
• Väärät hälytykset:
  • Varmista, ettei anturia ole sijoitettu lähelle lämmönlähteitä (esim. tuuletusaukkoja, suoraa auringonvaloa) tai liikkuvia esineitä (esim. ikkunan lähellä olevia verhoja).
  • Varmista, että kiinnitys on tukevasti kiinni eikä anturi tärise.
  • Säädä anturin asentoa tarvittaessa välttääksesi lemmikkejä tai vetoa.
• Anturi ei muodosta yhteyttä hälytysjärjestelmään:
  • Varmista, että anturi on päällä ja paristot ovat kunnossa.
  • Yritä pariliitosprosessia uudelleen hälytysjärjestelmän käyttöoppaassa kuvatulla tavalla.
  • Tarkista anturin ja isännän välillä olevat häiriöt tai etäisyysongelmat.

7. Tekniset tiedot

8. Takuu ja tuki

PGST-tuotteet valmistetaan laatu ja luotettavuus edellä. Takuutietoja, teknistä tukea tai lisäapua varten katso PGST-hälytysjärjestelmän mukana toimitettuja ohjeita tai käy PGST:n virallisella verkkosivustolla. websivusto. Säilytä ostokuitti takuuvaatimuksia varten.
