CAT DX29 1750W Demolition Hammer Instruction Manual

1. Tärkeitä turvallisuusohjeita

Lue aina ja ymmärrä kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Kaikkien alla lueteltujen ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

1.1 Sähkötyökalujen yleiset turvallisuusvaroitukset

• Työalueen turvallisuus: Pidä työalue puhtaana ja hyvin valaistuna. Epäsotkuiset tai pimeät alueet altistavat onnettomuuksille. Älä käytä sähkötyökaluja räjähdysvaarallisissa ilmakehissä, kuten syttyvien nesteiden, kaasujen tai pölyn läsnä ollessa.
• Sähköturvallisuus: Sähkötyökalujen pistokkeiden on vastattava pistorasiaa. Älä koskaan muuta pistoketta millään tavalla. Älä käytä adapteripistokkeita maadoitettujen (maadoitettujen) sähkötyökalujen kanssa. Muutamattomat pistokkeet ja yhteensopivat pistorasiat vähentävät sähköiskun riskiä.
• Henkilökohtainen turvallisuus: Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. Always wear appropriate personal protective equipment, including eye protection, hearing protection, dust mask, and heavy-duty gloves.

1.2 Demolition Hammer Specific Safety Warnings

• Pidä sähkötyökalusta kiinni eristetyistä tartuntapinnoista, kun suoritat toimenpiteitä, joissa leikkaustarvike voi koskettaa piilotettuja johtoja tai sen omaa johtoa.
• Wear ear protectors when operating. Exposure to noise can cause hearing loss.
• Käytä työkalun mukana toimitettuja apukahvoja. Hallinnan menetys voi johtaa henkilövahinkoon.
• Always ensure the chisel is securely locked in the chuck before operation.

2. Tuote ohiview

The CAT DX29 is a powerful 1750W demolition hammer designed for heavy-duty breaking and chiseling tasks. It features a robust construction and user-friendly design for efficient operation.

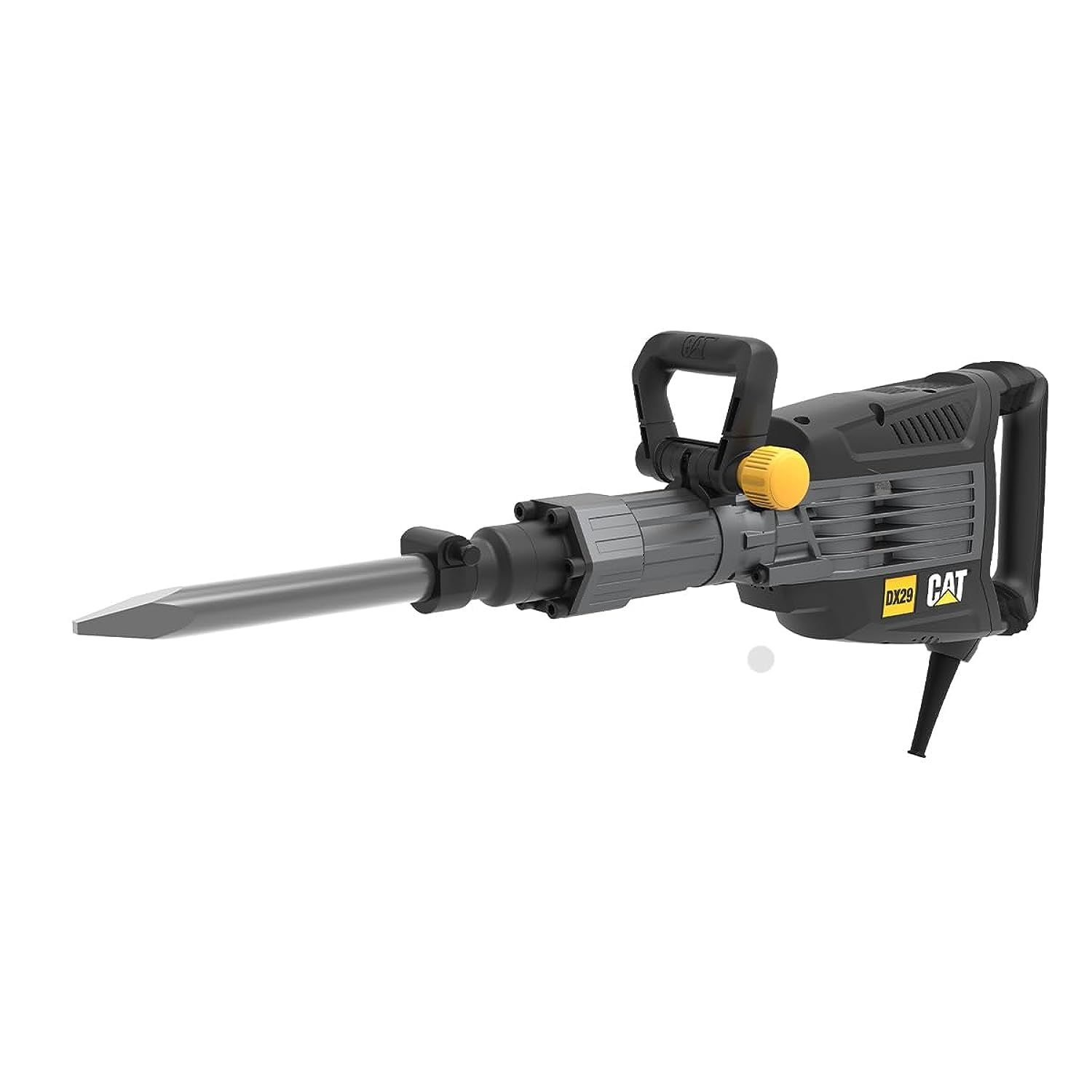

Figure 2.1: CAT DX29 Demolition Hammer with pointed chisel attachment.

2.1 Tärkeimmät ominaisuudet

• Excellent impact force for efficient material removal.
• Constant speed control to prolong motor life and maintain performance under load.
• Carbon brushes with an auto-stop feature for motor protection and extended tool lifespan.
• Hex chuck with a wide soft grip for enhanced user comfort and reduced fatigue.
• Lock-on switch for continuous operation.
• Anti-vibration triple magnesium gear box for maximum comfort during prolonged use.

2.2 Sisältyvät komponentit

• CAT DX29 Demolition Hammer Unit
• Apukahva (x1)
• Point Chisel (x1)
• Litteä taltta (x1)
• Pyyhintäliina (x1)
• Grease Tube (x1)

3. Asennus

3.1 Pakkauksesta purkaminen

Carefully remove the demolition hammer and all accessories from the packaging. Inspect the tool for any signs of damage. Do not operate the tool if any damage is observed. Keep packaging materials for future storage or transport.

3.2 Apukahvan kiinnittäminen

1. Löysää apukahvaa clamp kääntämällä sitä vastapäivään.
2. Slide the auxiliary handle onto the front barrel of the demolition hammer.
3. Adjust the handle to a comfortable and secure position for your work.
4. Kiristä clamp kääntämällä sitä myötäpäivään, kunnes kahva on tukevasti kiinni.

3.3 Installing/Removing Chisels

The DX29 uses a hex chuck system for quick and secure chisel changes.

1. Asenna: Pull back the chuck sleeve, insert the chisel shank into the chuck until it clicks into place. Release the sleeve. Pull on the chisel to ensure it is securely locked.
2. Poistaminen: Pull back the chuck sleeve and pull the chisel out.

Figure 3.1: Proper handling of the demolition hammer during operation.

3.4 Virtaliitäntä

Ensure the power switch is in the "OFF" position before plugging the tool into a suitable power outlet. The tool requires a 1750W power supply. Use an extension cord rated for the tool's power requirements if necessary.

4. Käyttöohjeet

4.1 Käynnistys ja pysäytys

• Aloittaa: Paina ON/OFF-liipaisinta.
• Jatkuvaa käyttöä varten: Press the ON/OFF trigger switch and then press the lock-on button.
• Pysäyttämiseksi (jatkuvasta toiminnasta): Press the ON/OFF trigger switch again.

4.2 Purkutekniikat

• Always hold the tool firmly with both hands using the main handle and the auxiliary handle.
• Position the chisel tip against the material to be broken.
• Apply moderate pressure. Do not force the tool; allow the hammer action to do the work.
• For optimal performance, work at an angle to the material, allowing the chisel to chip away rather than drill straight down.
• Take breaks during extended use to prevent overheating and reduce user fatigue.

Figure 4.1: The DX29 delivering powerful impact for demolition tasks.

5. Huolto

Regular maintenance ensures the longevity and safe operation of your CAT DX29 Demolition Hammer. Always disconnect the tool from the power supply before performing any maintenance.

5.1 Puhdistus

• After each use, clean the tool's ventilation openings and housing with a soft brush or compressed air.
• Use the provided wiping cloth to clean the exterior surfaces. Do not use harsh chemicals or abrasive cleaners.
• Keep the chuck free from dust and debris to ensure proper chisel insertion and removal.

5.2 Voitelu

The gear mechanism requires periodic lubrication. Use the provided grease tube or a suitable high-quality grease for demolition hammers. Refer to the tool's service diagram (not provided here, typically in a full manual) for grease points. Generally, apply a small amount of grease to the chisel shank before insertion into the chuck to reduce wear.

5.3 Hiiliharjojen vaihto

The carbon brushes are designed to stop the motor automatically when they are worn out, protecting the motor from damage. When the tool stops, the carbon brushes need to be replaced. This procedure should ideally be performed by a qualified service technician to ensure proper installation and tool function.

5.4 Varastointi

Store the demolition hammer in a clean, dry place, out of reach of children. If storing for extended periods, ensure it is clean and lightly lubricated.

6. Vianmääritys

7. Tekniset tiedot

8. Takuu ja tuki

This CAT DX29 Demolition Hammer comes with a standard manufacturer's warranty. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official CAT power tools website. For technical support, service, or spare parts, please contact your authorized CAT service center or the retailer where the product was purchased.

Huomautus: Unauthorized repairs or modifications may void the product warranty.
