Godox TT685O II Flash User Manual

Johdanto

This manual provides comprehensive instructions for the safe and effective use of your Godox TT685O II Flash. Designed for Olympus and Panasonic cameras, this speedlight offers advanced features for professional and enthusiast photographers. Please read this manual thoroughly before operation to ensure optimal performance and to prevent damage to the unit.

Mitä laatikossa on

• Godox TT685O II Flash Unit
• Mini-teline
• Suojakotelo
• Käyttöopas (tämä asiakirja)

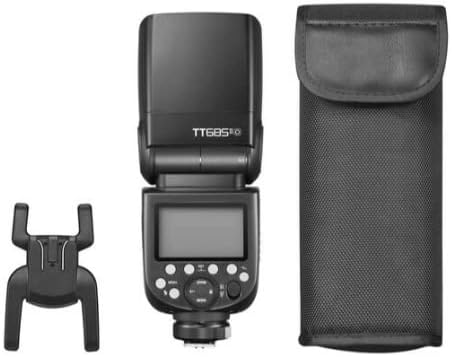

Figure 1: Included accessories with the Godox TT685O II Flash.

Tuote loppuview

Familiarize yourself with the components of your Godox TT685O II Flash.

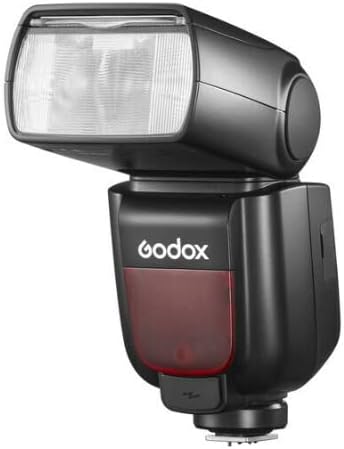

Kuva 2: Etuosa view of the Godox TT685O II Flash.

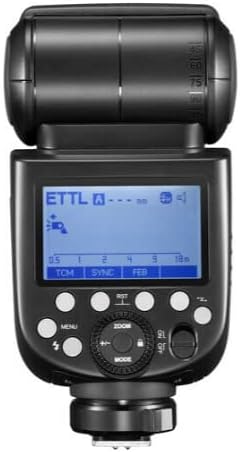

Kuva 3: Takaosa view of the Godox TT685O II Flash with LCD display and controls.

Tärkeimmät ominaisuudet:

• Näyttö: Easy-to-read rear LCD panel for flash settings.
• Synkronointiportti: 2.5mm sync port for wired connections.
• Yhteensopivuus: Designed for Olympus and Panasonic camera systems.
• Ohjenumero: Powerful guide number of 60 (at ISO 100, 200mm).
• Zoomausalue: Auto/Manual zoom head from 20-200mm.

Asennus

1. Akun asennus

The Godox TT685O II Flash typically requires four (4) AA batteries (not included). Ensure correct polarity when inserting batteries.

1. Locate the battery compartment on the side or rear of the flash unit.
2. Liu'uta paristolokeron kansi auki.
3. Aseta neljä AA-paristoa napaisuusmerkkien (+/-) mukaisesti.
4. Sulje paristolokeron kansi kunnolla.

Note: For optimal performance and recycling times, use high-quality Ni-MH rechargeable batteries.

2. Kiinnitys kameraan

Attach the flash to your camera's hot shoe.

1. Varmista, että salama on sammutettu.
2. Liu'uta salaman kiinnitysjalka kameran salamakenkään.
3. Tighten the locking ring or lever on the flash foot to secure it in place.

Figure 4: Godox TT685O II Flash ready for mounting.

Käyttöohjeet

Virta päälle/pois

Press and hold the power button (usually marked with a power symbol) to turn the flash on or off. The LCD panel will illuminate upon power-on.

Salamatilat

The TT685O II supports various flash modes. Press the MODE -painiketta selataksesi niitä.

• TTL (objektiivin läpi): Automatic flash output based on camera metering.
• Manuaalinen (M): Manually set flash power output (e.g., 1/1, 1/2, 1/4, etc.).
• Multi (stroboskooppinen): Laukaisee sarjan nopeita välähdyksiä.
• S1/S2 (Optical Slave): Triggers the flash optically from another flash.

Zoom Head Adjustment

The flash head's zoom can be adjusted automatically or manually to match the lens focal length.

• Automaattinen zoomaus: The flash automatically adjusts its zoom position to match the camera's focal length.
• Manuaalinen zoomaus: Paina ZOOM button and use the dial to manually set the zoom from 20mm to 200mm.

Figure 5: Flash head tilted for bounce photography.

Wireless Flash Function (2.4G Wireless X System)

The TT685O II features a built-in 2.4G wireless X system for master or slave functionality.

• Master-tila: Control other Godox X system flashes.
• Orjatila: Be controlled by a Godox X system transmitter or master flash.

Refer to the detailed instructions in the full manual for setting up wireless groups and channels.

Huolto

• Puhdistus: Puhdista salamalaite pehmeällä, kuivalla liinalla. Pinttyneeseen likaan käytä hieman kuivaa liinaa.amp liinaa voidaan käyttää ja sen jälkeen kuivaa liinaa. Älä käytä liuottimia tai hankaavia puhdistusaineita.
• Varastointi: When not in use for extended periods, remove batteries to prevent leakage. Store the flash in its protective case in a cool, dry place, away from direct sunlight and extreme temperatures.
• Salamakenkän koskettimet: Keep the hot shoe contacts clean and free of debris to ensure proper communication with the camera.

Vianetsintä

Tekniset tiedot

Note: Specifications are subject to change without notice. Refer to the product packaging for the most accurate and up-to-date information.

Takuu ja tuki

Takuutiedot

Tällä tuotteella on valmistajan takuu. Katso tuotteen mukana toimitettu takuukortti tai käy Godoxin virallisella verkkosivustolla. webTarkemmat takuuehdot löytyvät sivustolta. Säilytä ostokuitti ostotodistuksena takuuvaatimuksia varten.

Typical warranty period for electronic products is one (1) year from the date of purchase, covering manufacturing defects. Damage caused by misuse, accident, unauthorized modification, or improper operation is not covered.

Asiakastuki

For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact Godox customer support through their official websivustolla tai tuotteen mukana toimitetuissa yhteystiedoissa.

Godoxin virallinen Websivusto: www.godox.com

Please have your product model number (D210461) and purchase details ready when contacting support.
