Skil Impact Drill F 015 600 2CB User Manual

1. Johdanto

This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your Skil Impact Drill F 015 600 2CB. This versatile 500W corded electric drill is designed for various drilling tasks in wood, metal, and masonry, offering variable speed control and a hammer function for enhanced performance. Please read these instructions thoroughly before first use and keep them for future reference.

2. Turvallisuusohjeet

Noudata aina perusturvallisuusohjeita tulipalon, sähköiskun ja henkilövahinkojen vähentämiseksi.

• Lue kaikki ohjeet: Tutustu työkalun hallintalaitteisiin ja asianmukaiseen käyttöön.
• Käytä silmäsuojaimia: Käytä aina suojalaseja tai sivusuojilla varustettuja suojalaseja.
• Työkappaleen kiinnitys: Käytä clamptai ruuvipenkkiä työkappaleen pitämiseen. Tämä on turvallisempaa kuin käsin työskentely ja vapauttaa molemmat kädet työkalun käyttämiseen.
• Pidä työalue puhtaana: Sotkuiset alueet ja penkit aiheuttavat loukkaantumisia.
• Vältä vaarallista ympäristöä: Älä käytä sähkötyökaluja kohdassa damp tai märkiä paikkoja tai altista ne sateelle. Pidä työalue hyvin valaistuna.
• Katkaise virta: Irrota aina pistoke virtalähteestä ennen kuin teet säätöjä, vaihdat lisävarusteita tai laitat työkalun säilytykseen.
• Huolla työkaluja huolellisesti: Pidä leikkuutyökalut terävinä ja puhtaina paremman ja turvallisemman suorituskyvyn saavuttamiseksi. Noudata voitelu- ja lisävarusteiden vaihto-ohjeita.
• Suojaudu sähköiskuilta: Estä kehon kosketus maadoitettuihin pintoihin, kuten putkiin, lämpöpatteriin, lieseihin ja jääkaappiin.

3. Tuote ohiview

The Skil Impact Drill F 015 600 2CB is a robust tool featuring a 13mm keyed chuck, variable speed control, and a hammer function. It is designed for comfortable use with an ergonomic soft grip.

Image 1: The Skil Impact Drill F 015 600 2CB, showcasing its main body, chuck, and the three masonry drill bits (5mm, 6mm, 8mm) included with the product.

Key components include the power switch, lock-on button for continuous operation, mode selector for drilling or hammer drilling, and the forward/reverse switch for screw driving and removal.

4. Asennus

4.1 Attaching and Changing Drill Bits

1. Varmista, että porakone on irrotettu virtalähteestä.
2. Insert the chuck key into the holes on the side of the chuck.
3. Avaa istukan leuat kiertämällä istukan avainta vastapäivään.
4. Insert the desired drill bit into the chuck, ensuring it is centered and fully seated.
5. Rotate the chuck key clockwise to tighten the chuck jaws securely around the drill bit. Ensure the bit is firmly held to prevent slipping during operation.
6. Irrota istukan avain ennen poran käyttöä.

4.2 Virtaliitäntä

Connect the drill's power cord to a suitable electrical outlet. Ensure the voltage of the power supply matches the specifications of the drill (4 Volts, 500 Watts).

5. Käyttöohjeet

5.1 Portaaton nopeudensäätö

The drill features a variable speed trigger, allowing you to adjust the drilling speed based on the material and application. Press the trigger lightly for lower speeds and more firmly for higher speeds. A pre-selection mode is also available for setting a maximum speed limit.

5.2 Hammer and Drill Mode Selection

The Skil Impact Drill can operate in two modes:

• Poraustila: For drilling into wood, metal, and plastic. The hammer mechanism is disengaged.
• Vasaratila: For drilling into masonry and concrete. The hammer mechanism engages, providing an impact action to assist in drilling hard materials.

Select the appropriate mode using the selector switch located on the side of the drill. Ensure the drill is unplugged when changing modes.

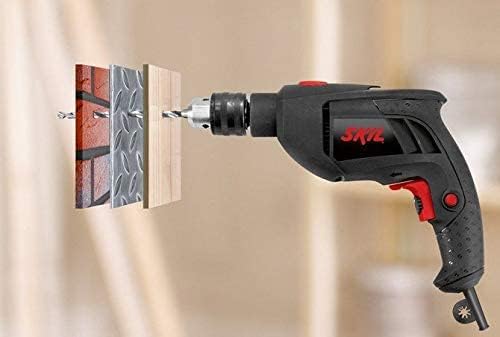

Image 2: The Skil Impact Drill demonstrating its capability to drill through various materials, including brick, metal, and wood, highlighting its versatility.

5.3 Lock-On Button

For continuous operation during extended drilling tasks, press the trigger and then engage the lock-on button. This will keep the drill running without needing to hold the trigger. To disengage, simply press the trigger again.

5.4 Käänteinen toiminto

The reverse function is useful for removing screws or for backing out a drill bit that has become jammed in a workpiece. Activate the reverse function using the switch near the trigger.

5.5 Drilling Guidelines

The drill offers the following maximum drilling capacities:

• Teräs: 13 mm
• Muuraus: 16 mm
• Puu: 30 mm

Always apply steady, even pressure. Do not force the drill. Allow the tool to do the work. For deeper holes, periodically withdraw the bit to clear debris.

Image 3 & 4: A user operating the Skil Impact Drill to create a hole in a wooden workpiece, demonstrating proper handling and application.

6. Huolto

Säännöllinen huolto varmistaa porakoneesi pitkän käyttöiän ja optimaalisen suorituskyvyn.

• Puhdistus: Pidä tuuletusaukot vapaina ja puhtaina. Käytä pehmeää,amp liinalla työkalun ulkopinnan pyyhkimiseen. Älä käytä voimakkaita kemikaaleja tai hankaavia puhdistusaineita.
• Istukan huolto: Puhdista istukan leuat säännöllisesti varmistaaksesi poranterien kunnollisen otteen.
• Johdon tarkastus: Regularly inspect the power cord for any signs of damage. If damaged, have it replaced by a qualified service technician.
• Varastointi: Säilytä poraa kuivassa, turvallisessa paikassa lasten ulottumattomissa.

7. Vianmääritys

If you encounter issues with your Skil Impact Drill, refer to the following common problems and solutions:

• Pora ei käynnisty: Check if the power cord is securely plugged in. Ensure the power outlet is functional. Verify that the trigger is fully depressed.
• Heikentynyt suorituskyky/ylikuumeneminen: This may indicate a dull drill bit or excessive pressure. Ensure drill bits are sharp and apply appropriate pressure. Allow the tool to cool down if it becomes hot.
• Terän luistaminen istukassa: Ensure the chuck is tightened securely with the chuck key. The drill bit shank should be clean and free of oil or grease.

For problems not addressed here, contact Skil customer support.

8. Tekniset tiedot

9. Takuu ja tuki

For warranty information, service, or technical support, please refer to the warranty card included with your product or visit the official Skil website. You may also contact Skil customer service directly for assistance with your F 015 600 2CB Impact Drill.
